แผงไฟ LED ทนน้ำ: การป้องกัน IP ครอบคลุมชิ้นส่วนใด

ทำให้คำว่า “แผงทนน้ำ” ชัดเจนก่อนเลือกผลิตภัณฑ์ ในรหัส IP น้ำกระเซ็น น้ำฉีด และการแช่เป็นเงื่อนไขต่างกัน ในครัว พื้นที่เปียก หรือรอบสระ อย่าถือว่าการป้องกันด้านหน้าคือการป้องกันทั้งระบบ ตรวจตำแหน่งไดรเวอร์และรูปแบบติดตั้งที่อนุญาต คู่มือนี้เปรียบเทียบแผงส่องจากขอบและด้านหลังกับการสัมผัสหน้างาน และช่วยระบุข้อมูลที่ขาดในข้อเสนอ

แผงทนน้ำใช้ที่ใดได้บ้าง

ในครัว ห้องน้ำ หรือพื้นที่เปียก ให้เปรียบเทียบการสัมผัสและการติดตั้งกับเอกสารเทคนิค ใกล้สระต้องประเมินสภาพแวดล้อมพื้นที่ด้วย ชื่อ “ทนน้ำ” ไม่ได้อนุญาตให้ติดตั้งทุกตำแหน่ง

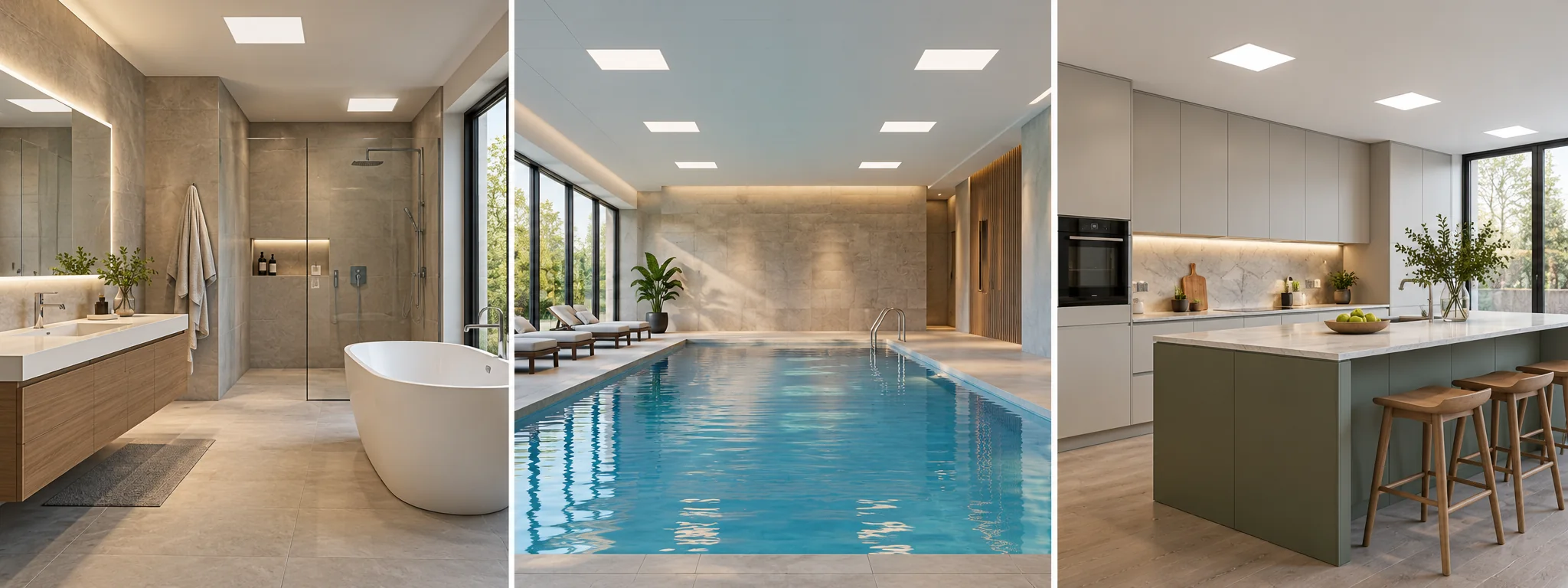

คำอธิบายและข้อความในภาพ

• ห้องน้ำ
• สระว่ายน้ำ
• ห้องครัว

รหัส IP ระบุการป้องกันอะไร

ดูรายละเอียดได้ใน อ่านคู่มือรหัส IP สำหรับแสงสว่าง LEDอย่าสับสนการทดสอบเฉพาะกับความทนต่อการสัมผัสทุกชนิด ใน IPXX ตัวเลขแรกระบุการเข้าถึงส่วนอันตรายและวัตถุของแข็งเข้า ตัวที่สองระบุน้ำเข้า รหัสนิยามการป้องกันของเปลือกหุ้มตาม IEC 60529

ประเมินสภาพจริงร่วมกับข้อกำหนดติดตั้ง IP44 และ IP54 ครอบคลุมน้ำกระเซ็น ส่วน IP65 ครอบคลุมการทดสอบน้ำฉีด ไม่มีรหัสใดอนุมัติการใช้ในพื้นที่ชื้นทั้งหมดอัตโนมัติ อย่าตัด IP44 ออกโดยไม่ตรวจ หรือกำหนด IP65 ทุกแห่ง

ประเมินแผงไฟ LED ทนน้ำอย่างไร

ตรวจปะเก็น ตัวเรือน ช่องเข้าสาย และการติดตั้งร่วมกัน การออกแบบจำกัดน้ำและฝุ่นเข้า การเพิ่มปะเก็นให้แผงธรรมดาไม่ได้ทำให้ได้ระดับป้องกันเดียวกัน

ในโครงสร้างส่องจากขอบตัวอย่าง แถบ LED และ PCB จัดแนวกับแผ่นนำแสง แผ่นกระจาย แผ่นนำ และแผ่นสะท้อนเป็นชุดชั้นออปติก ฝาอะลูมิเนียมด้านหลังยึดกับกรอบ ต้องยืนยันลำดับจริงและการยึดของกรอบ แผ่นอะลูมิเนียม ฝาหลัง และแผ่นกระจายในแบบผลิตภัณฑ์

อย่าอนุมานระดับ IP จากรายการชิ้นส่วน ขอเอกสารรุ่นและตำแหน่งติดตั้งเพื่อเข้าใจความทนของทั้งระบบ

อ่านตัวเลขสองตัวของ IP อย่างไร

ตัวเลขแรก	การป้องกันวัตถุของแข็ง
0	ไม่มีการประกาศการป้องกัน
1	วัตถุเส้นผ่านศูนย์กลางอย่างน้อย 50 mm
2	วัตถุเส้นผ่านศูนย์กลางอย่างน้อย 12.5 mm
3	วัตถุเส้นผ่านศูนย์กลางอย่างน้อย 2.5 mm
4	วัตถุเส้นผ่านศูนย์กลางอย่างน้อย 1 mm
5	ป้องกันฝุ่น; ยอมให้เข้าได้จำกัดโดยไม่ถึงปริมาณที่เป็นอันตราย
6	กันฝุ่นสนิท

ตัวเลขที่สอง (เลือกแสดง 0–8)	การป้องกันน้ำ
0	ไม่มีการประกาศการป้องกัน
1	หยดน้ำแนวดิ่ง
2	หยดน้ำเมื่อเปลือกหุ้มเอียงไม่เกิน 15°
3	น้ำพ่นทำมุมไม่เกิน 60° จากแนวดิ่ง
4	น้ำกระเซ็นจากทุกทิศ
5	น้ำฉีดเป็นลำ
6	น้ำฉีดกำลังแรง
7	การแช่น้ำชั่วคราวภายใต้เงื่อนไขการทดสอบมาตรฐาน
8	แช่ต่อเนื่องตามเงื่อนไขผู้ผลิต

รายการ 0–8 ในภาพไม่ได้ครอบคลุมเครื่องหมายทั้งหมดของมาตรฐาน ยืนยันระดับป้องกันของการติดตั้งเสร็จสมบูรณ์ อย่าถือว่ารหัสให้ความทนไอน้ำหรือสารเคมีทั่วไป

ไดรเวอร์ LED

เลือกไดรเวอร์ตามโมดูล LED และตำแหน่ง หากสัมผัสน้ำต้องมีการป้องกันเหมาะสม ใช้พื้นที่กำบังได้เมื่อเงื่อนไขติดตั้งผลิตภัณฑ์อนุญาต ตัวเรือนแผงที่ป้องกันไม่ได้ป้องกันไดรเวอร์ภายนอกอัตโนมัติ

สำหรับข้อมูลเพิ่มเติม THD และ อ่านคู่มือสิบแบรนด์ไดรเวอร์ LED ในจีนแบรนด์หรือค่าความเพี้ยนฮาร์มอนิกไม่รับประกันอายุแผงเพียงอย่างเดียว ใช้ไดรเวอร์ภายนอกที่ไม่กันน้ำเฉพาะตำแหน่งที่อนุญาต ยืนยันการแยกทางไฟฟ้าจากเอกสาร ไม่ใช่แรงดันขาออก ตรวจอินพุต กระแส ช่วงขาออก การหรี่ การป้องกัน และสภาพแวดล้อมร่วมกัน

LGP: แผ่นนำแสง

เพื่อเข้าใจการเสื่อมของวัสดุ ให้ ศึกษาสาเหตุแผงไฟ LED เหลืองแยกแผงส่องจากด้านหลังที่ไม่มีแผ่นนำแสงขอบจากตัวอย่าง IP65 ส่องจากขอบ โครงสร้างหลังนี้ใช้แผ่นนำกระจายแสง ซึ่งอาจเสื่อมจากวัสดุ อุณหภูมิ หรือการสัมผัส

หากกังวลเรื่องเหลือง ให้ขอข้อมูลวัสดุและการใช้งาน อย่าสรุปคุณภาพจากตัวย่อ PS หรือ PMMA อย่างเดียว ความคงตัวของแผ่นนำขึ้นกับสูตรวัสดุ การสัมผัส และการออกแบบความร้อน

ดัชนีความถูกต้องของสี

สำหรับการค้นคว้าเริ่มต้น สามารถดู ดัชนีความถูกต้องของสี เพื่อประกอบการพิจารณา เลือกการแสดงสีตามงานมองเห็น Ra ใกล้ 100 หมายถึงตัวอย่างของวิธีนี้เบี่ยงเบนจากแหล่งอ้างอิงน้อยลง ไม่อธิบายทุกสีและไม่แทนเกณฑ์อื่น ควรอ่านการเปรียบเทียบว่าเป็นการตอบสนองสีระหว่างแหล่งแสงกับแหล่งอ้างอิง

ก่อนเลือกรุ่น ให้เปรียบเทียบพฤติกรรมสีกับงานมองเห็นและเงื่อนไขอื่นของโครงการ

อุณหภูมิสี

อย่ากำหนดว่าฟลูออเรสเซนต์มีค่าเดียว 3000 K เพราะมีหลายตัวเลือกเหมือน LED CCT ในหน่วยเคลวินบอกลักษณะสีขาวอุ่นหรือเย็น ไม่ระบุการใช้พลังงานหรือคุณภาพสเปกตรัมทั้งหมด

เปรียบเทียบโทนขาวกับวัสดุ การใช้ และสภาพแวดล้อม สำหรับรายละเอียดให้ อ่านคู่มือเลือกอุณหภูมิสีแสง LED.

ชนิดแผงทนน้ำ

แผงไฟ LED ทนน้ำแบบส่องจากด้านหลัง

สำหรับการค้นคว้าเริ่มต้น สามารถดู แผงไฟ LED ทนน้ำ นำมาดูเป็นตัวอย่างผลิตภัณฑ์ได้ ยืนยันราคาและการป้องกันจากรุ่นเต็ม การตัดแผ่นนำแสงขอบออกลดแหล่งที่อาจเหลืองหนึ่งอย่าง แต่ไม่ป้องกันการเสื่อมของแผ่นกระจายและวัสดุอื่น ในแผงส่องจากด้านหลัง LED อยู่หลังพื้นผิวแผ่นกระจาย

แผงทนน้ำแบบส่องจากขอบ

อาจพิจารณาส่องจากขอบสำหรับแผงบาง แสง LED รอบขอบกระจายผ่านแผ่นนำไปแผ่นกระจาย เปรียบเทียบความสม่ำเสมอ ความหนา และราคาของรุ่นเฉพาะ โครงสร้างนี้ไม่หมายถึงคุณภาพสูงกว่าเพียงอย่างเดียว

ทนน้ำ โคมพาเนล LED พารามิเตอร์

ระดับการป้องกัน

สำหรับค้นคว้าผลิตภัณฑ์ ยังสามารถ ศึกษาผู้ผลิตแผงไฟ LEDอย่าตีความ IP44 ว่าเป็นการระบุผิด หรือถือว่ารหัสสูงกว่าทนไอน้ำและสารเคมีไม่จำกัด ตรวจฝาครอบ ปะเก็น และช่องเข้าสาย พร้อมยืนยันว่าการทดสอบครอบคลุมด้านหน้า ด้านหลัง หรือทั้งโคม

ตารางต่อไปนี้ใช้ตีความเครื่องหมายป้องกัน

บันทึกสภาพสองด้านของฝ้าแยกกัน

แม้ด้านห้องดูแห้ง ช่องเหนือฝ้าอาจมีความชื้น การควบแน่น หรืออุณหภูมิต่างกัน ในห้องน้ำโรงแรมสมมติในตุรกี ให้ประเมินหน้าแผง ช่องหลัง และตำแหน่งไดรเวอร์ภายนอกแยกกัน อย่าตัดสินความเหมาะสมจุดต่อหลังจากเครื่องหมาย IP ที่เห็นด้านห้องอย่างเดียว

ติดตั้งแผงไฟ LED IP65 อย่างไร

ตรวจคู่มือก่อนเจาะหรือดัดแปลงแผง แม้วิธียึดคล้ายโคมอื่น ต้องทำตามปะเก็นและตำแหน่งที่กำหนดเพื่อรักษาการป้องกัน

ต้นฉบับมีตัวอย่างติดตั้งสี่แบบ: แขวน ฝัง ติดลอย และกดยึด ยืนยันว่าวิธีใดเหมาะกับรุ่นจากแผนผังและคู่มือ

ความชื้นเข้า

หากมีความชื้น ให้ตรวจการสัมผัส ปะเก็น จุดต่อ และตำแหน่ง ป้าย IP44 ไม่ใช่สาเหตุขัดข้อง ในสภาพสารเคมีให้ประเมินความเข้ากันได้ของวัสดุเพิ่มเติม รหัส IP ไม่บอกความทนนี้

การเหลือง

ระบุชิ้นส่วนที่เหลืองก่อน ในแผงส่องจากขอบ แผ่นนำ แผ่นกระจาย หรือชิ้นอื่นอาจได้รับผลจากอุณหภูมิหรือการสัมผัส อย่าวินิจฉัยทั้งโคมเหมือนกันก่อนตรวจ

แผงไม่ติด

ควรประเมินสองสาเหตุที่เป็นไปได้ต่อไปนี้แยกกัน:

• แหล่งจ่ายขัดข้อง: ผู้เชี่ยวชาญควรตรวจอินพุตและไดรเวอร์ แล้วเลือกอะไหล่ที่เข้ากันได้ทางไฟฟ้า แบรนด์ไม่แทนค่าขาออกและเงื่อนไขติดตั้ง
• โมดูล LED ขัดข้อง: อาจกระทบส่วนหนึ่งหรือทั้งระบบตามการต่อภายใน การมองตรวจช่วยชี้ทางแต่ไม่แทนการวินิจฉัย การซ่อมต้องตามวิธีผู้ผลิตและรักษาการป้องกัน

อ่านตารางต้นทุนแผงอย่างไร

ตัวอย่างที่พิจารณาได้คือ แผง LED 600 × 600 ตาราง USD แสดงต้นทุนตัวอย่างในอดีต ไม่ใช่ข้อเสนอปัจจุบัน ทั้งสองตัวอย่าง 40 W และขนาดประมาณ 600 × 600 ใช้เพื่อเข้าใจสัดส่วนต้นทุนชิ้นส่วน ไม่ใช่ราคาการค้าปัจจุบันในตุรกีหรือการรับประกันคุณภาพ

ประเภท	แผงไฟ LED ทนน้ำแบบส่องจากด้านหลัง	แผงไฟ LED ส่องจากขอบ IP65
ขนาด	595*595*30mm (2x2ft)	595 × 595 × 9 mm (กลุ่ม 2 × 2 ft)
กำลังไฟ	40W	40W
ไดรเวอร์ LED ป้องกันน้ำ	USD3.00	USD3.00
โมดูล LED (LED และ PCB)	USD3.00	USD3.00
แผ่นนำแสง PMMA	USD0.00	USD6.00
กรอบอะลูมิเนียม + แผ่นกระจาย PS + ฝาหลัง	USD7.00	USD8.00
อื่น ๆ: แรงงาน สายไฟ และส่วนต่างการค้า	USD4.8	USD5.8
รวม	17.8 USD	25.8 USD

เมื่อเปรียบเทียบยอดเงิน ให้บันทึกจำนวนและอัตราแลกเปลี่ยนที่ใช้ด้วย

สามารถส่งคำขอถึง HOYUWO LED ผ่าน แบบฟอร์มติดต่อ สำหรับขนาดและกำลังอื่น ตัวอย่างมีแผง 40 W 4 × 1 ft, 24 W 2 × 1 ft และ IP65 4 × 2 ft ต้องยืนยันรุ่นปัจจุบัน

ระบุวิธีทำความสะอาดตั้งแต่ขั้นเสนอราคา

อธิบายให้ผู้จัดหาทราบว่าจะทำความสะอาดพื้นที่อย่างไร และโคมกับจุดต่อจะสัมผัสอะไร เปรียบเทียบน้ำ ผลิตภัณฑ์ทำความสะอาด และอุปกรณ์กับคำแนะนำระบบ รหัส IP อย่างเดียวไม่กำหนดวิธีทำความสะอาดทั้งหมด

จับคู่ปะเก็นและอุปกรณ์เสริมเมื่อเปลี่ยน

แผงสำรองขนาดภายนอกเท่ากันไม่ได้รักษาการติดตั้งป้องกันอัตโนมัติ ยืนยันหน้าตัดปะเก็น คลิป เคเบิลแกลนด์ และกรอบติดตั้งว่าเป็นรุ่นถูกต้อง อย่าเปลี่ยนชิ้นส่วนที่ถอดหรือหนีบระหว่างบำรุงรักษาด้วยวัสดุอื่นโดยไม่มีคำแนะนำผู้ผลิต เพิ่มรายการชิ้นส่วนที่อนุมัติในบันทึกบำรุงรักษา

เก็บบันทึกการติดตั้งที่มีการป้องกัน

บันทึกตำแหน่งไดรเวอร์และเส้นทางต่อก่อนปิดฝ้า เก็บคู่มือรุ่นและข้อมูลชิ้นส่วนปิดผนึกที่กำหนด เพื่อรักษาเงื่อนไขติดตั้งที่อนุมัติขณะตรวจขัดข้องหรือเปลี่ยน

ส่งข้อมูลหน้างานให้ HOYUWO LED เพียงพอสำหรับเปรียบเทียบชุดเฉพาะ หากเคยมีปัญหาความชื้น ให้ระบุทางเข้าก่อนเพื่อไม่เกิดซ้ำ เพิ่มข้อมูลฝ้า ช่องเจาะ และตำแหน่งไดรเวอร์ ขอให้ระบุการป้องกันแต่ละชิ้น เงื่อนไขต่อ และการทำความสะอาดที่อนุญาตอย่างชัดเจนในข้อเสนอ
