แผงไฟ LED สำหรับเพดานสำนักงานและร้านค้า

เปรียบเทียบโคมครบชุดและเอกสาร แผงส่องจากด้านหลังมี LED อยู่หลังแผ่นกระจายแสง ส่วนแบบส่องจากขอบกระจายแสงผ่านแผ่นนำแสง ประเภทโครงสร้างเพียงอย่างเดียวไม่ได้กำหนดคุณภาพ

คุณสมบัติ	แผงส่องจากขอบ	แผงไฟแบบส่องจากด้านหลัง
แหล่งกำเนิด LED	ระบุ SMD2835 กำลัง 0.2 W ต่อชิป	โปรดยืนยันรุ่นที่เลือก
การกระจายแสง	ผ่านแผ่นนำแสง	LED และเลนส์อยู่หลังแผ่นกระจายแสง
ความหนาที่ระบุ	8mm, 9mm, 10mm หรือ 12mm	30mm, 45mm หรือ 55mm
วัสดุ	กรอบ แผ่นกระจายแสง PS แผ่นนำแสง PMMA รีเฟลกเตอร์ และฝาครอบ	กรอบ แผ่นกระจายแสง PS และฐาน ไม่มีแผ่นนำแสง
ประสิทธิผลการส่องสว่างที่ระบุ	80-140lm/W	80-120lm/W
การประกอบชิ้นส่วน (SKD)	มีแผ่นนำแสงและรีเฟลกเตอร์	ตรวจสอบการยึดเลนส์และแผ่นกระจายแสง
ต้นทุน	ขึ้นกับการกำหนดค่า	ขึ้นกับการกำหนดค่า

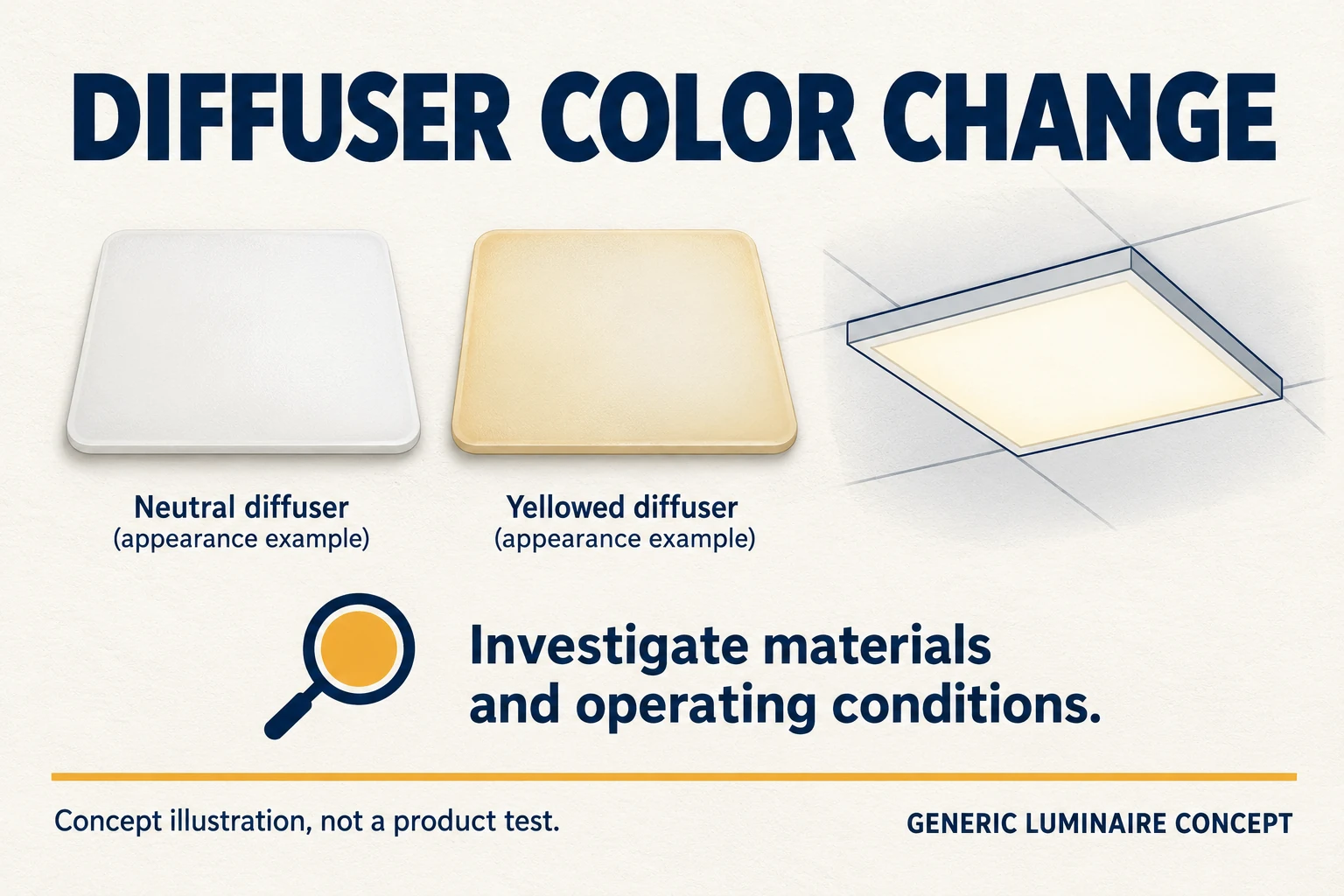

การตรวจสอบวัสดุ	ความทนต่อการเหลืองของแผ่นนำแสง	การยึดเลนส์

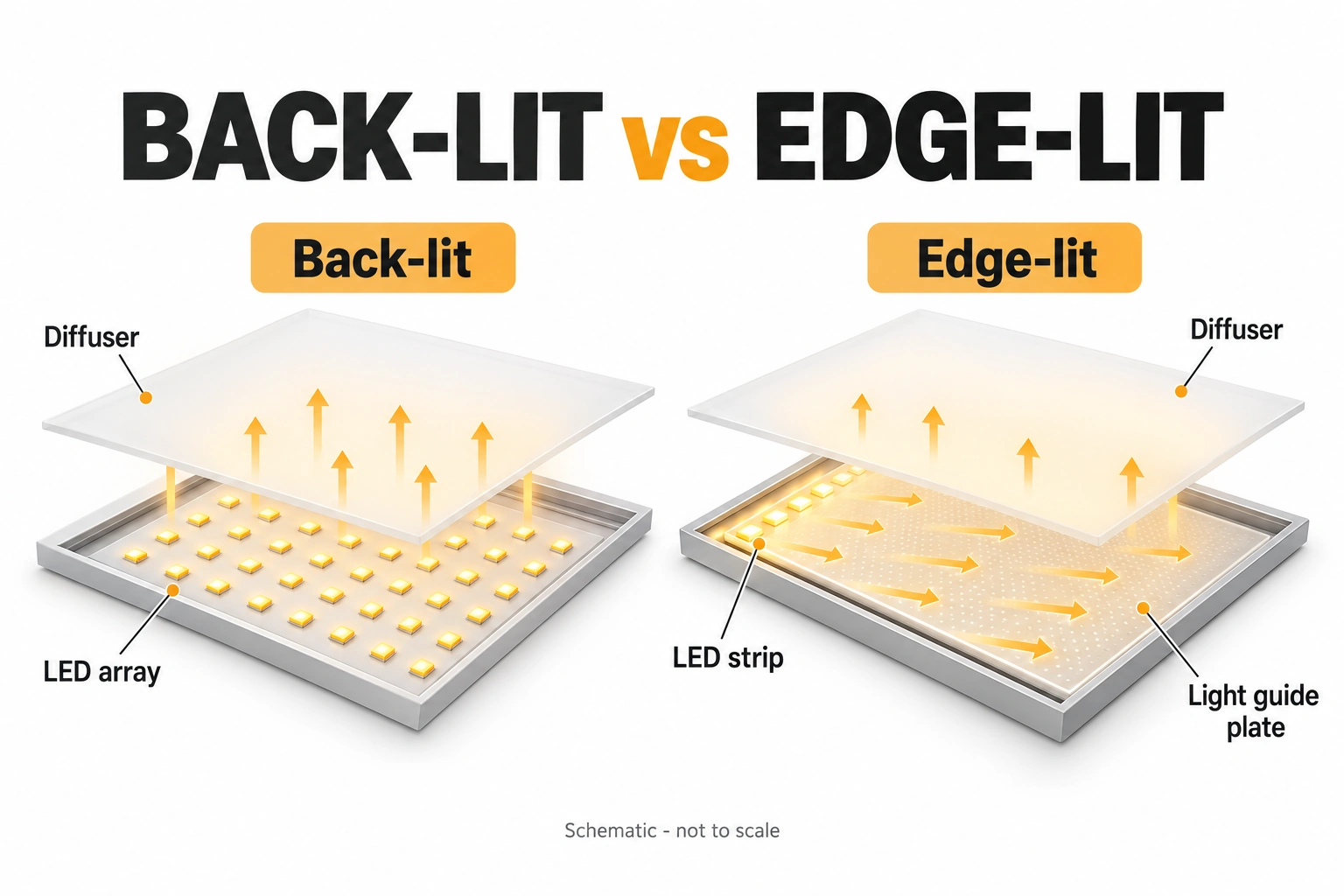

คำอธิบายและข้อความในภาพ

• ประเภทส่องจากด้านหลัง
• ประเภทส่องจากขอบ

ตารางอธิบายความแตกต่างด้านโครงสร้าง ไม่ได้แสดงว่าประเภทหนึ่งมีคุณภาพดีกว่าโดยอัตโนมัติ

ก่อนเลือก ให้เผื่อพื้นที่ไดรเวอร์และยืนยันแผ่นกระจายแสง ฟลักซ์ และรุ่น ขนาดภายนอกเท่ากันอาจให้การกระจายแสงต่างกัน

โคมครบชุดประกอบด้วยกรอบ โมดูลแสง ออปติก ฝาหลัง และไดรเวอร์ ระบุจากเอกสารว่าเป็นแบบส่องจากขอบหรือด้านหลัง แล้วประเมินสินค้าที่ประกอบแล้ว

ตรวจสอบค่าความคลาดเคลื่อน โมดูลโครงรับ และการวางกรอบให้พอดีกับเพดาน ใบเสนอราคาควรมีขนาดและผิวที่แน่นอน ต้นทุนขึ้นกับการกำหนดค่าและคำสั่งซื้อ กรอบที่อธิบายมีอะลูมิเนียม 6063 ความหนา 8–12 mm และผิวอโนไดซ์สีเงิน ขาว หรือดำ สีไม่ใช่ระดับคุณภาพ ยืนยันรุ่นและความเข้ากันได้กับโครงรับ

ประเมินแสงบาดตาด้วยข้อมูลโฟโตเมตริกและรูปทรงพื้นที่ วัสดุชนิดเดียวหรือเครื่องหมาย UGR<19 ไม่รับประกันผลเหมือนกันทุกสำนักงาน ตรวจสอบการกระจาย พื้นที่มืด และผิวสำเร็จขณะเปิดแผง ในแบบส่องจากขอบ แผ่นนำแสงและแผ่นกระจายแสงทำงานร่วมกัน แหล่งข้อมูลระบุแผ่นนำแสงเลเซอร์ พิมพ์ลาย หรือผิวออปติกหนา 1.0, 1.2, 1.5, 2.0 และ 3.0 mm รวมถึงแผ่นกระจายแสง PS หนา 1.0, 1.2 และ 1.5 mm ระบุวัสดุของรุ่นที่สั่ง ความหนาเพียงอย่างเดียวไม่จัดอันดับคุณภาพหรือราคา พฤติกรรมของโคมครบชุดเป็นสิ่งสำคัญ

ประสิทธิผลของชิปไม่ใช่ประสิทธิผลของโคมทั้งชุดที่รวมไดรเวอร์และแผ่นกระจายแสง ขอข้อมูลฟลักซ์ ความถูกต้องของสี และสภาพความร้อนของชุด กลุ่มสินค้าระบุชิป Epistar แผงอะลูมิเนียมวงจรทองแดง และแพ็กเกจ SMD2835, SMD4014, SMD5630 ตรวจสอบอุปกรณ์ของรุ่น ชื่อผู้ผลิตหรือแพ็กเกจไม่ทดแทนการวัดแผงไฟ

เมื่อเปลี่ยนออปติก ให้ยืนยันข้อมูลใหม่แทนการสมมติว่าฟลักซ์เท่าเดิม ฟิล์มสะท้อนในแผงส่องจากขอบช่วยนำแสงออกและต้องประเมินร่วมกับแผ่นนำแสงและแผ่นกระจายแสง

ทำตามคู่มือตัวโคมเมื่อติดตั้งและบำรุงรักษา อย่าดัดแปลงเข้ากับชุดที่ยังไม่ยืนยัน ตรวจสอบความแข็งแรง วัสดุ จุดยึด และพื้นที่เชื่อมต่อจากแบบ แผงส่องจากด้านหลังอาจมีฐานรวมกับตัวโคม รุ่นบางระบุฝาเหล็กและฝาอะลูมิเนียมตามคำขอ

จัดการเข้าถึงให้เปลี่ยนไดรเวอร์ได้โดยไม่ต้องรบกวนฝ้าหรือแผงเกินจำเป็น แยกการรับประกัน ความพร้อมอะไหล่ และอายุที่ระบุ การกะพริบต้องมีข้อมูลการวัด การมองไม่เห็นไม่ใช่ผลวัด ยืนยันเงื่อนไขของ 50,000 ชั่วโมงที่ระบุ ตัวเลือกมี DONE, LiFud, Meanwell, GS, Boke และ Eaglerise ระบุรุ่นเต็ม แรงดันไฟเข้า และการควบคุมในการส่งมอบ

ก่อนซื้อ ให้เปรียบเทียบตัวอย่างที่ใช้อุปกรณ์ตรงกับคำสั่งซื้อกับเอกสารโคมครบชุด

ชื่อทางการค้าของโลหะหรือพอลิเมอร์ไม่ได้อธิบายคุณสมบัติทางกล ออปติก และความร้อนทั้งหมด

ตรวจสอบการเข้าถึงจุดต่อ แนวฝาครอบกับออปติก ผิวกรอบ และการวางพอดีกับเพดาน

ระบุไดรเวอร์สำรองสำหรับบำรุงรักษาและเงื่อนไขใช้งานที่รองรับอายุที่ระบุ

เปรียบเทียบแผงส่องจากขอบและด้านหลังที่ขนาดและเงื่อนไขทดสอบเดียวกัน

ตรวจสอบแสงสะท้อนบนจอที่จะใช้งานจากจุดทำงาน

การเปรียบเทียบฟลักซ์ต้องใช้ผลวัดหรือข้อมูลโฟโตเมตริกของแผงครบชุดพร้อมแผ่นกระจายแสง ค่าการส่งผ่านของวัสดุหรือประสิทธิผลชิปใช้แทนไม่ได้

จัดจุดทำงานและตรวจสอบโครงสร้างเพดานก่อน

แสดงรูปแบบแขวนหรือวางบนโครง โมดูลเพดาน และช่องเหนือโคมในแผน

แม้ชื่อขนาดดูเข้ากับช่องได้ ก็ต้องยืนยันด้วยแบบระบุขนาด

ตรวจสอบไดรเวอร์ ชุดติดตั้ง และการเข้าถึงในอนาคตตามใบเสนอราคา

สำหรับงานสั่งผลิต ให้ขอเอกสารโคมสุดท้าย ไม่ใช่เฉพาะรุ่นพื้นฐาน

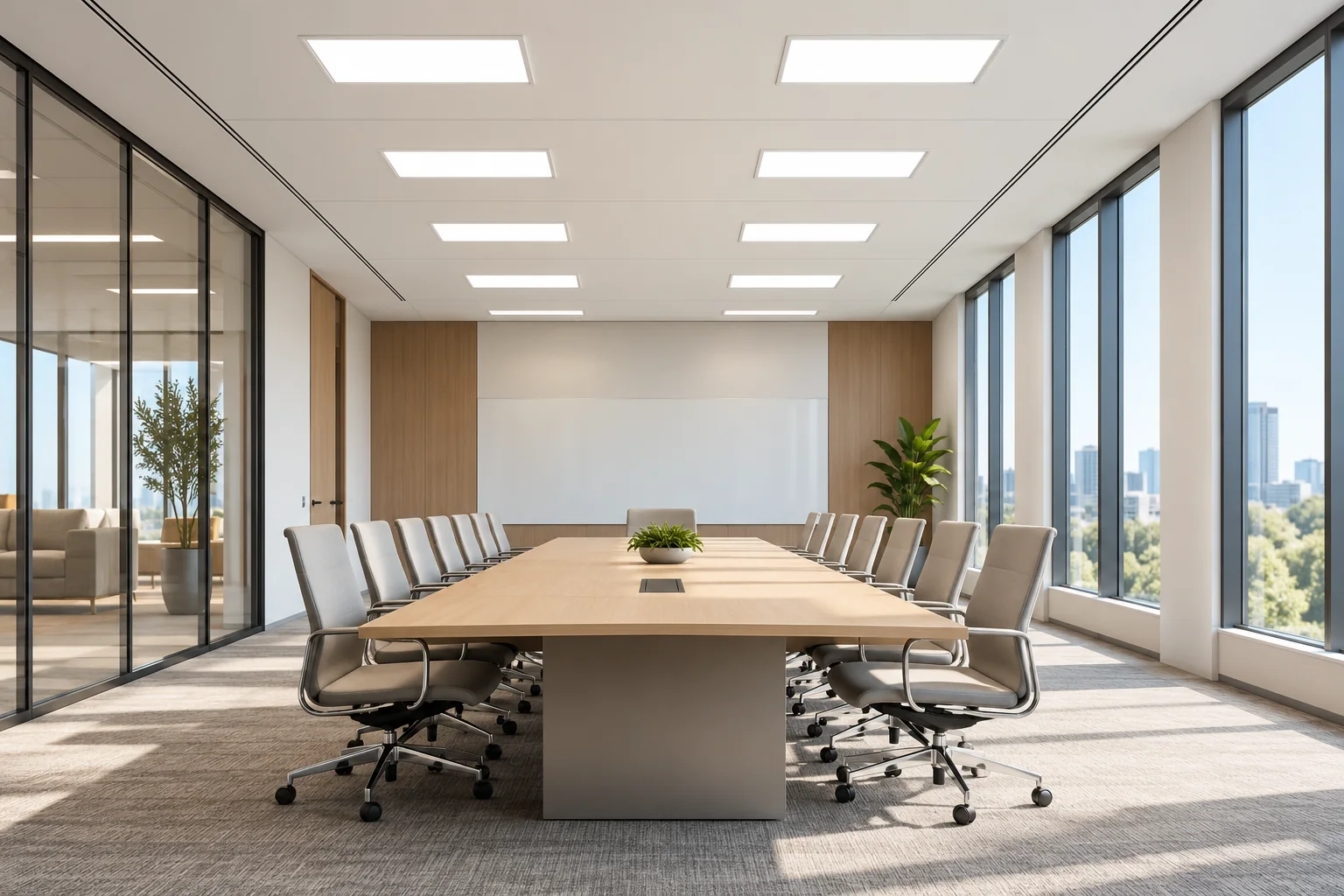

ในตัวอย่างการปรับปรุงสำนักงานในประเทศไทย ให้เปรียบเทียบตัวเลือกโดยไม่เปลี่ยนตำแหน่งโต๊ะและจอ

ตรวจสอบขนาดภายนอกและช่องหรือพื้นที่วางบนเพดานก่อน วัตต์มากขึ้นไม่รับประกันความพอดีหรือการกระจายเดียวกัน กลุ่มสินค้าระบุรูปแบบ 2 × 2 ฟุตสูงสุด 60 W แผงกลม 2–10 นิ้วกำลัง 5, 7, 9, 12, 15, 18, 24 และ 30 W แผงสี่เหลี่ยมผืนผ้า 1200 × 300 mm 40 W และ 1200 × 600 mm 60 W รูปแบบทางการค้า 600 × 600 mm อาจมีขนาดจริง 595 × 595 mm และ 40 W และมี 620 × 620 mm สำหรับโมดูลเพดานอื่น ทั้งหมดเป็นตัวอย่างการกำหนดค่า ไม่ใช่ความเท่าเทียมที่บังคับใช้ระหว่างผู้ผลิต เอกสารสินค้าสุดท้ายเป็นตัวกำหนด

แยกกำลังไฟ ขนาดช่อง และขนาดภายนอกในตารางเปรียบเทียบ

สำหรับฝ้าโมดูล ให้ตรวจสอบแบบการวางที่แน่นอนก่อนสั่งซื้อ

แผงดัดแปลงต้องมีเอกสารสุดท้าย การจัดโมดูลและไดรเวอร์อาจต่างจากมาตรฐาน

เริ่มจากจับคู่จุดทำงานกับผังเพดานจริง

บันทึกช่องเหนือฝ้าที่มี โมดูลเพดาน และจุดวางหรือจุดแขวน

ให้ผู้ติดตั้งที่มีความสามารถติดตั้งตามคู่มือแผงและชุดขณะตัดไฟ เลือกแบบแขวน ฝัง ติดลอย หรือคลิปเฉพาะเมื่อรุ่นรองรับอุปกรณ์นั้น

ก่อนปิดฝ้า ให้ตรวจสอบพื้นที่และการเข้าถึงไดรเวอร์กับจุดต่อ สำหรับฝ้าโมดูล ให้ยืนยันความสามารถรับน้ำหนักและการวางกรอบ ชื่อรูปแบบไม่แสดงว่าเข้ากับทุกโปรไฟล์

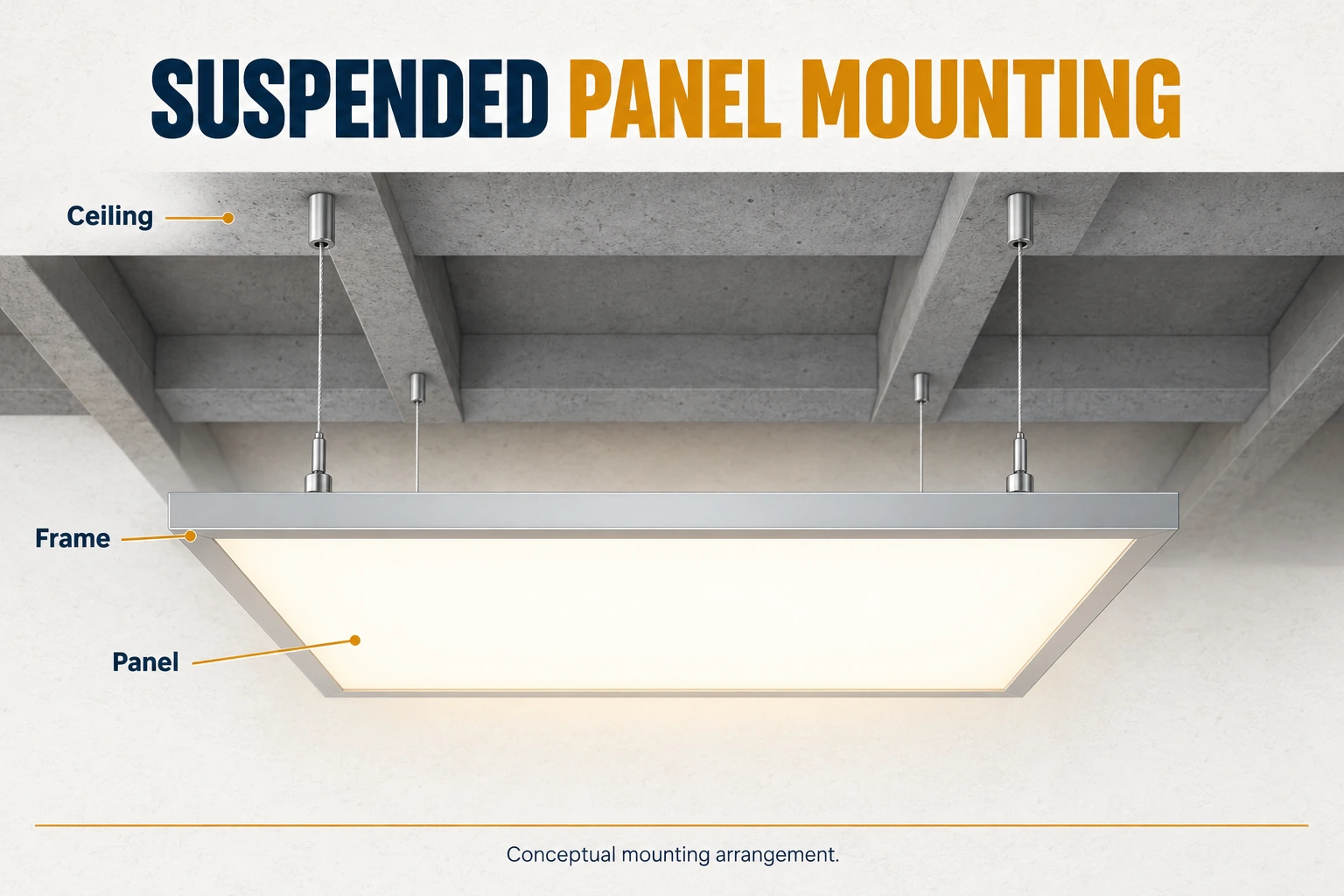

ปรับความยาวแขวนและระดับภายในขีดจำกัดของชุดที่เข้ากันได้ ระบุจุดต่อบนแผงและเพดาน ภาพลวดสลิงแสดงการกำหนดค่าที่ต้องเปรียบเทียบกับคู่มืออุปกรณ์ที่เลือก

สำหรับติดลอย ให้ยืนยันพื้นที่ไดรเวอร์ การป้องกัน และการเข้าถึงจุดต่อก่อน แล้วตรวจสอบกรอบและวิธีติดตั้ง ภาพการใส่แผงเป็นคำแนะนำเชิงภาพ ไม่ทดแทนลำดับขั้นตอนของผู้ผลิต

เก็บคู่มือแผงและชุดไว้สำหรับเปลี่ยนภายหลัง อย่าถือว่าจุดต่ออื่นเข้ากันได้เพียงเพราะใส่ตัวโคมได้ การเปลี่ยนวิธีติดตั้งต้องใช้อุปกรณ์และขั้นตอนที่เหมาะสม รุ่นคลิปต้องตรวจสอบช่อง ความหนาฝ้า และจุดยึด

คำอธิบายและข้อความในภาพ

• แผงไฟ
• จุดยึดเพดาน
• ลวดสลิงเหล็ก
• จุดแขวนบนแผง

คำอธิบายและข้อความในภาพ

• ขั้นตอน 2 ในภาพ: ขณะตัดไฟแล้ว ให้ต่อไดรเวอร์และวางแผง LED ตามคู่มือ

ก่อนติดตั้ง ให้ตรวจสอบความสามารถรับน้ำหนัก ระบบเพดาน และความเข้ากันได้ของชุดกับแผงที่เลือก

ขนาดพิกัดในแค็ตตาล็อกไม่เพียงพอที่จะยืนยันว่าพอดีกับโครงรับ

เผื่อพื้นที่ที่เข้าถึงได้สำหรับแหล่งจ่ายและจุดต่อ

อุณหภูมิสีอธิบายลักษณะแสงขาวเป็นเคลวิน ไม่ใช่กฎอัตโนมัติสำหรับบ้าน โรงงาน หรือสำนักงาน และเพียงอย่างเดียวไม่พิสูจน์ผลต่ออารมณ์ สมาธิ หรือความปลอดภัย กลุ่มสินค้าระบุขาวเย็น 6000–6500 K ขาวกลาง 4000–4500 K และขาวอุ่น 3000–3200 K ยืนยันการมีจำหน่ายของรุ่นเต็มก่อนสั่ง

ตรวจสอบแสงสะท้อนจากจอและพื้นผิวเงาจากจุดใช้งาน การเปลี่ยนเคลวินอาจไม่แก้ปัญหา ประเมินความส่องสว่าง ความสม่ำเสมอ และแสงบาดตาด้วย ใช้ตัวอย่างตรวจเฟอร์นิเจอร์ ผนัง และวัตถุร่วมกับไฟอื่น เพื่อจับคู่สีเข้ากับวัสดุและกิจกรรม

เก็บการกำหนดค่าคำสั่งซื้อครบชุดไว้สำหรับเปลี่ยนภายหลัง ถามค่าความคลาดเคลื่อนสีสำหรับแผงข้างกันและการขยายระบบ เคลวินเท่ากันไม่รับประกันรูปลักษณ์เท่ากัน แยกอุณหภูมิสีออกจากดัชนีความถูกต้องของสีด้วย

บันทึกชิ้นส่วนและการตั้งค่าเริ่มต้นในเอกสารส่งมอบ ระบุพารามิเตอร์ที่ผู้ใช้ปรับได้และที่จะล็อกเมื่อทดสอบระบบ ตรวจรีโมต ไดรเวอร์ และวิธีควบคุม สวิตช์เลือกสีต่างจากการควบคุมอุณหภูมิสีแบบต่อเนื่อง

เปรียบเทียบข้อเสนอภายใต้เงื่อนไขเดียวกัน ผลตัวอย่างไม่ถ่ายโอนไปยังการกำหนดค่าอื่นโดยอัตโนมัติ หากต้องคำนวณ ให้ขอข้อมูลโฟโตเมตริกของออปติกและสีที่เลือก ประสานการเลือกกับงานติดตั้งและบำรุงรักษา

จับคู่สีกับพื้นผิวพื้นที่และแสงของโคมอื่น

กำหนดความคลาดเคลื่อนสีสำหรับโคมข้างกัน อุณหภูมิพิกัดเพียงอย่างเดียวไม่ทำให้สินค้าดูตรงกัน

การประเมินแสงบาดตาต้องใช้ข้อมูลโฟโตเมตริกและสมมติฐานการคำนวณตามจุดทำงานและรูปทรงจริง ฉลากสินค้าใช้แทนการคำนวณพื้นที่ไม่ได้

เปรียบเทียบอุณหภูมิทดสอบและเกณฑ์การคงฟลักซ์ แยกจากการรับประกันเชิงพาณิชย์ เพื่อจับคู่คำระบุแต่ละรายการกับการกำหนดค่าที่เกี่ยวข้อง
