มุมลำแสง LED: อ่านการกระจายก่อนเลือกออปติก

องศาสปอตในแคตตาล็อกไม่บอกภาพทั้งหมดบนผนัง สำหรับร้าน โรงแรม หรือด้านหน้าอาคารในประเทศไทย ให้อ่านขอบลำแสง มุมสนาม และแสงนอกขอบร่วมกับกราฟโฟโตเมตริก ระยะติดตั้งและการกระจายอธิบายได้มากกว่าวัตต์อย่างเดียว ตัวอย่างจริงคือสองสปอตฟลักซ์เท่ากันสร้างรอยต่างกันบนผนังเดียว

นิยามมุมลำแสง LED อย่างไร

หาสองทิศที่ความเข้มลดเหลือ %50 ของค่าสูงสุดในระนาบโฟโตเมตริกที่เกี่ยวข้อง มุมเต็มระหว่างสองทิศคือมุมลำแสง อย่าวัดเพียงด้านเดียวจากแกน ออปติกอสมมาตรต้องอ่านระนาบอื่นด้วย เพราะค่าอาจต่างกัน

คำอธิบายภาพและข้อความ

• มุมลำแสงนิยามระหว่างทิศที่ความเข้ม %50 ของสูงสุด
• ภาพแสดงความเข้มสูงสุดและการแผ่นอกลำแสงหลักด้วย

อย่าถือรอยที่เห็นบนผนังเป็นขอบแน่นอนของลำแสง นอกมุม %50 ยังมีแสงตรงความเข้มต่างกัน ขอบเขตวัดนี้ก็ไม่ใช่เส้นแบ่งแสงตรงกับอ้อม

เปรียบเทียบออปติกบนพื้นผิวเดียวกัน

เมื่อทดลองสองออปติก ให้คงระยะและจุดเป้าหมาย สังเกตการไล่จากกลางสู่พื้นหลังและแสงล้นพื้นที่ที่ควรมืดกว่า เปลี่ยนออปติกกับตำแหน่งพร้อมกันทำให้แยกสาเหตุยาก

มุมลำแสงสัมพันธ์กับการแผ่รอบนอกอย่างไร

ดูรอบรอยแสงควบคู่กับกลาง การแผ่นอกมุมหลักต่างตามออปติกและมีผลต่อพื้นผิว

ตัวเลือก 10°, 24° และ 38° สามารถ เทียบบนดาวน์ไลท์ฝังปรับทิศในตัวอย่างการรวมฟลักซ์ใกล้กันในมุมแคบกว่ามักเพิ่มความเข้มกลาง แต่ข้อมูลนี้อย่างเดียวไม่บอกรูปลักษณ์แสงรอบนอก ต้องดูการกระจายออปติก

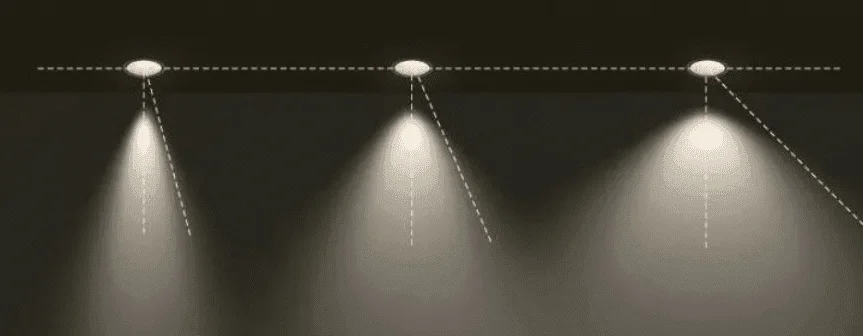

ภาพเทียบพื้นที่ที่แต่ละมุมเน้นบนผนังและการแผ่ของพื้นที่นั้น:

ตรวจกราฟแบบร่างทั้งสามมุมร่วมกัน:

ประเมินตัวอย่าง 24° ระหว่างอีกสองแบบ 10° รวมในพื้นที่กลางเล็กกว่า ขณะที่ 38° อาจกระจายบนพื้นที่กว้างและไล่นุ่มกว่า ตัวเลือกกลางเทียบกับสองแบบนี้ได้ แต่ผลจริงขึ้นกับรุ่น

การคาดผลต้องมีโฟโตเมตริกรุ่นและระยะถึงวัตถุ ไฟฟ้าเท่ากันไม่ได้หมายถึงฟลักซ์ การสูญเสีย หรือการกระจายเท่ากัน อ่านภาพเป็นคำอธิบายแนวโน้มออปติก อย่าสร้างความเทียบเท่าคงที่ระหว่างพลังงาน ความเข้มกลาง และแสงรอบนอก

ตารางต่อไปเชื่อมตระกูลผลิตภัณฑ์กับตัวอย่างมุมที่พบบ่อย ประเภทเดียวไม่ต้องใช้ออปติกเดียว หน้าที่ลำแสงเปลี่ยนตามการใช้

ประเภท	โคม LED เพดานติดลอย	โคมดาวน์ไลท์ LED	สปอตไลท์ LED	ไฟด้านหน้าอาคารภายนอก	โคม LED อุตสาหกรรม UFO	ระบบไฟถนน LED
มุมหรือประเภทการกระจาย	120°/140°	60°/90°/120°	15°/24°/36°/50°/60°	5°/10°/30°	60°/90°/120°	T1/T2/T3/T4/T5

อย่าสันนิษฐานรอยวงกลมเมื่อลำแสงเอียง

ลำแสงสมมาตรตั้งฉากระนาบอาจมองรอยเรขาคณิตเป็นวงกลม เมื่อเอียงโคม รอยบนเป้าหมายยืดและระยะเปลี่ยนตามพื้นผิว สำหรับตัวอย่างตู้หน้าร้านในประเทศไทย ใช้มุมเอียงจริงในคำนวณ อย่าตัดสินจากแปลงองศาแคตตาล็อกเป็นเส้นผ่านศูนย์กลางวงกลมอย่างเดียว ความเข้มกลางกับความส่องสว่างพื้นผิวเป็นคนละปริมาณ

เลือกมุมลำแสง LED ตามอะไร

ระบุวัตถุเป้าหมายและตำแหน่งคนมองก่อน มุมแคบอาจเน้นวัตถุตู้ แต่ใช้ออปติกเดียวซ้ำตามทางเดินอาจสร้างคอนทราสต์รบกวน ตรวจการบังและความเข้มในทิศผู้มองด้วย มุมแคบลงอย่างเดียวไม่แก้แสงแยงตา

อาจใช้กระจายกว้างเป็นแสงทั่วไป และออปติกเข้มกว่าเน้นวัตถุหรือพื้นที่ เลือกสัมพันธ์กับระยะงาน ผลที่ต้องการ และรูปทรงพื้นที่

1. มุมลำแสงดาวน์ไลท์ LED

มุมลำแสง	10°/15°	24°/36°45°	60°/90°/120°
คุณสมบัติ	การกระจายแคบเน้นพื้นที่เล็กกว่า อาจพิจารณาสำหรับแสงเน้น	ตัวเลือกมุมกลางเทียบระหว่างแสงเฉพาะจุดกับเน้นได้ ผลขึ้นกับระยะติดตั้ง	การกระจายกว้างช่วยพื้นที่ใหญ่และรอยต่อนุ่มกว่า จึงใช้เป็นแสงทั่วไปได้
การใช้งาน	เน้นแจกัน ของตกแต่ง และวัตถุอื่น	ในบรรดาตัวเลือก ดาวน์ไลท์ส่องผนัง หรือแสงทำงานเฉพาะจุด การส่องพื้นผิวตั้งทำให้เห็นผนังและอาจเปลี่ยนการรับรู้พื้นที่ อาจเล็งโต๊ะอาหาร ภาพเขียนผนัง หรือภาพแขวนตามออปติกและตำแหน่ง	ทางเดิน ทางเข้าโรงแรมและศูนย์การค้า สำนักงาน และพื้นที่คล้ายกัน

2. มุมลำแสงฟลัดไลท์ LED

หากเลือก สำหรับไฟสนามกีฬากลางแจ้งให้เชื่อมออปติกกับติดตั้ง ระยะเป้า และแสงนอกสนาม เทียบ 120° กับ 25°, 45°, 60° หรือ 90° หากระบุ 70 × 140° ให้อ่านมุมในสองระนาบ ไม่ได้หมายถึงโพลาไรเซชันแสง

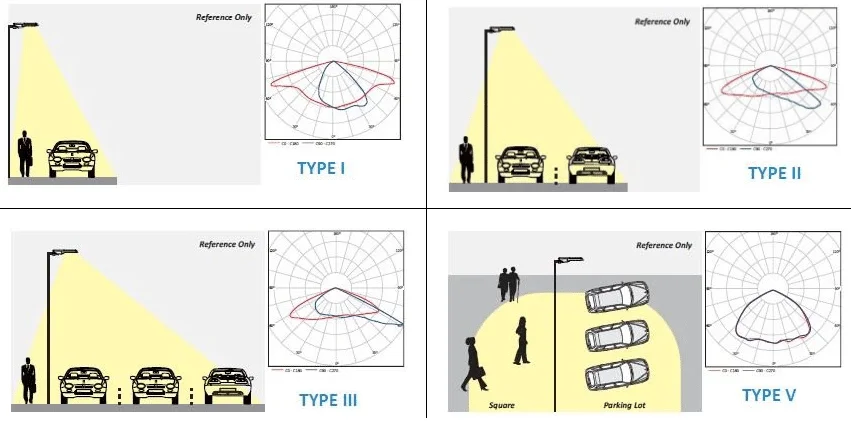

3. ประเภทการกระจายโคมถนน LED

โครงการถนนในประเทศไทยควรเลือกการกระจายตามความกว้างถนน ตำแหน่งเสา และคำนวณ Type I, II, III, IV และ V เป็นประเภทการกระจาย ไม่ใช่องศามุม สำหรับรายละเอียด ดูคู่มือการกระจายแสงโคมถนน LED

สำหรับอ้างอิงเท่านั้นสำหรับอ้างอิงเท่านั้นสำหรับอ้างอิงเท่านั้นสำหรับอ้างอิงเท่านั้นTYPE ITYPE IITYPE IIITYPE Vลานที่จอดรถ

4. เลือกมุม LED ด้านหน้าอาคาร

เมื่อเลือก ไฟภูมิทัศน์ เริ่มโครงการจากรูปทรงอาคารและระยะติดตั้ง อาจพิจารณา โคมล้างผนังเชิงเส้น หรือออปติก 30° และแคบกว่าสำหรับเน้นเฉพาะ อย่าบังคับมุมเดียวทุกพื้นผิว ตรวจความสม่ำเสมอ ทิศ และแสงรอบข้างร่วมกัน

ในกราฟการกระจาย มุมลำแสงมักอ่านระหว่างสองทิศที่ %50 ของความเข้มสูงสุด ส่วนมุมสนามที่ %10 มุมสนามนิยามพื้นที่กว้างกว่า แต่ยังไม่รวมการแผ่ทั้งหมด เกณฑ์นี้ไม่ใช่เปอร์เซ็นต์ฟลักซ์รวมภายในหรือขอบแสงที่เห็นแบบแน่นอน

คำอธิบายภาพและข้อความ

• มุมลำแสง
• มุมสนาม

มุมตกกระทบเปลี่ยนความส่องสว่าง สะท้อน และส่งผ่านอย่างไร

แยกแสงที่ถึงพื้นผิวออกจากส่วนสะท้อนหรือผ่านภายหลัง ตัวอย่างกระจกง่ายต่อไปไม่ได้หมายถึงทุกวัสดุมีพฤติกรรมเดียวกัน

• เมื่อตกกระทบตั้งฉากกว่า ลำแสงเดียวกระจายบนพื้นผิวเล็กกว่า หากเงื่อนไขอื่นเท่ากัน ความส่องสว่างบริเวณนั้นอาจสูงกว่า
• เมื่อตกกระทบเฉียงกว่า พื้นที่ฉายใหญ่ขึ้น หากเงื่อนไขอื่นเท่ากัน ความส่องสว่างลดลง

ในกระจก ดัชนีหักเห ผิวเคลือบ โพลาไรเซชัน และมุมตกกระทบสำคัญร่วมกัน ความสัมพันธ์โคไซน์ใช้ประเมินความส่องสว่างพื้นผิวร่วมกับระยะและความเข้มตามทิศ ไม่คำนวณปริมาณแสงผ่านวัสดุได้ด้วยตัวเอง

• กฎสะท้อน: มุมตกกระทบ = มุมสะท้อน
• กฎสเนลล์: การหักเห
• สมการเฟรสเนล: ส่วนสะท้อนและส่งผ่าน

ลองนึกถึงไฟฉายส่องกระจกหน้าต่างธรรมดาไม่เคลือบ แนวโน้มสะท้อนและส่งผ่านขึ้นกับมุมและโพลาไรเซชัน คำอธิบายต่อไปไม่ใช่กฎแน่นอนทุกเงื่อนไข:

1. ตกตั้งฉาก: สังเกตแสงถึงกระจกจากด้านตรง

• ภายใต้ลำแสงใกล้กัน รอยเล็กกว่าอาจทำให้ความส่องสว่างเฉพาะบริเวณสูงกว่า
• กระจกใสทั่วไปอาจให้แสงส่วนมากผ่าน อัตราจริงขึ้นกับวัสดุและพื้นผิว
• บางส่วนสะท้อน อย่าสรุปอัตราจากขนาดรอยที่เห็นอย่างเดียว

2. ตกเฉียง: เปลี่ยนมุมแสงกับกระจกแล้วสังเกตผล

• รอยแผ่พื้นที่กว้างขึ้น ในเงื่อนไขเดียวกันความส่องสว่างเฉพาะที่อาจลด
• การส่งผ่านเปลี่ยนตามมุมและโพลาไรเซชัน อย่าคิดว่าลดในทิศเดียวทุกมุม
• การสะท้อนอาจเพิ่มโดยเฉพาะมุมเฉียงมาก ผิวเคลือบและโพลาไรเซชันอาจเปลี่ยนผล

เทียบข้อเสนอ HOYUWO LED ผ่านความสัมพันธ์รหัสที่เลือกกับใช้จริง มุมเดียวไม่พิสูจน์ความสบายหรือสม่ำเสมอ ในร้านให้ตรวจผนังและทางลูกค้า ภายนอกให้ตรวจแนวเขต ตัดสินจากโฟโตเมตริกและทดลองในระยะเป้าจริง

บันทึกการเปลี่ยนออปติกในข้อมูลรุ่น

รีเฟลกเตอร์หรือเลนส์ต่างในตัวเรือนเดียวอาจเปลี่ยนการกระจาย เพิ่มรหัสออปติกครบ ทิศ และบังแสงหากมีในการอนุมัติตัวอย่าง เมื่อผู้จำหน่ายเสนอมุมอื่น อย่าใช้แฟ้มคำนวณเดิมโดยไม่แก้ไข ให้ประเมินใหม่ด้วยโฟโตเมตริกที่เกี่ยวข้อง เพื่อให้ทีมติดตั้งสร้างผลที่อนุมัติซ้ำได้

หากหน้าเทคนิคมีแต่องศาควรขออะไร

มุมเดียวไม่อธิบายรูปร่างลำแสงทั้งหมด ขอกราฟระนาบเกี่ยวข้องและกำหนดทิศการกระจายอสมมาตรเทียบวัตถุ เพื่อยืนยันว่าออปติกที่เสนอเหมือนที่ใช้คำนวณและติดตั้ง
