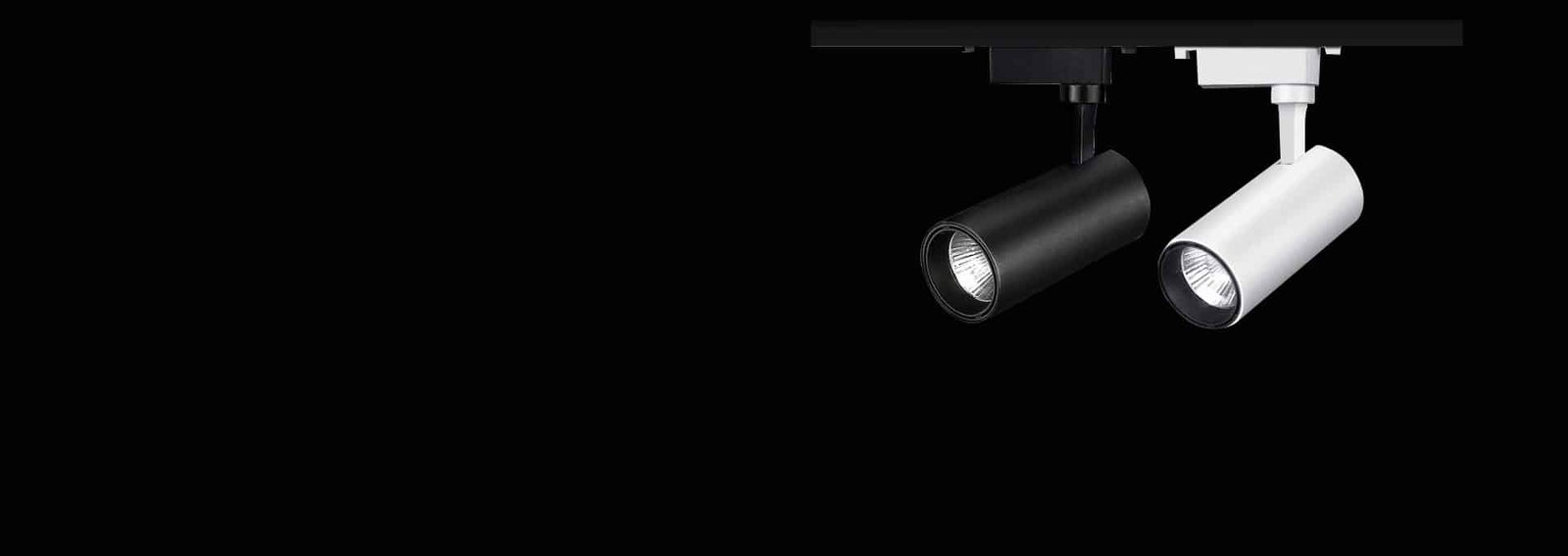

สปอตไลท์ LED ติดรางสำหรับร้านค้าและนิทรรศการ

ระบุหน้าที่ของตัวนำควบคุมและตัวนำป้องกันจากแผนผังซีรีส์ อะแดปเตอร์ไม่ได้ระบุด้วยรูปทรงหรือจำนวนหน้าสัมผัสเท่านั้น เอกสารมีสอง สาม และสี่ตัวนำ กับหนึ่งหรือสามวงจร ตรวจหน้าที่ของแต่ละตัวนำและความเข้ากันได้ของอะแดปเตอร์กับโปรไฟล์

หากต้องใช้ DALI หรือ 0–10 V ให้ระบุสายควบคุม ไดรเวอร์ อะแดปเตอร์ และโปรไฟล์ที่เข้ากันได้ อย่าถือว่าหน้าสัมผัสจ่ายไฟส่งสัญญาณควบคุมด้วย สามวงจรจ่ายไฟและการหรี่ไฟเป็นคุณสมบัติต่างกัน ข้อแรกไม่ยืนยันข้อหลัง

บันทึกการกำหนดค่าเพื่อทำผลซ้ำหรือขยายระบบ ตรวจตัวอย่างที่ความสูงตามแผนจากเส้นทางลูกค้า ตรวจลำแสง การสะท้อน และแสงบาดตา งานปรับปรุงควรมีภาพ รหัส และแผนผังรางเดิม แล้วจับคู่ขนาดและระยะวัตถุกับออปติก ฟลักซ์ กำลัง สี และ CRI ตารางแสดงตัวเลือกในแค็ตตาล็อก ไม่ใช่ว่าทุกชุดเป็นมาตรฐาน

บันทึกชุดออปติกและไฟฟ้าที่เลือก: ออปติก ไดรเวอร์ อะแดปเตอร์ และรางที่เหมาะกับรุ่น

สำหรับร้านค้าที่มีรางเดิม ให้ตรวจรหัสรางและวงจรก่อนสั่งสปอต

ตรวจการกระจายบนสินค้าที่จัดแสดงจากระยะติดตั้งจริงและตำแหน่งลูกค้า

สำหรับปรับความสว่าง ให้ยืนยันอุปกรณ์ควบคุมและโปรโตคอลในใบเสนอราคา

การตรวจนี้ช่วยลดความเสี่ยงที่จะเลือกโคมที่ดูคล้ายกันแต่มีอะแดปเตอร์ไม่เข้ากันทางไฟฟ้าหรือการกระจายไม่เหมาะสม

ก่อนปรับปรุง ให้บันทึกยี่ห้อและรุ่นโปรไฟล์ ระบบควบคุม และวงจรเดิม

พิจารณาราง โคม และอุปกรณ์เสริมเป็นระบบเดียวกัน สามารถวางแผนแสงทั่วไปหรือแสงเน้นและปรับตามการจัดแสดงได้ ตำแหน่งและทิศทางสปอตปรับได้เฉพาะในขีดจำกัดทางกลของซีรีส์ การต่อจำเป็นต้องใช้อะแดปเตอร์ที่เหมาะกับโปรไฟล์จ่ายไฟ

เปรียบเทียบสี CRI ฟลักซ์ และมุมที่ระยะวัตถุ สปอต 20 W มีหลายรุ่นและไม่ใช่คำตอบสากลของทุกร้าน โคมมีไดรเวอร์ ออปติก และโมดูล LED กลุ่มสินค้าระบุ COB, ซูม, กำลัง 5–30 W และตัวเลือก 40 กับ 50 W วัตต์เพียงอย่างเดียวไม่กำหนดขนาดวงแสงหรือความส่องสว่างบนวัตถุ

ใช้และยึดอะแดปเตอร์ตามเอกสาร การเคลื่อนย้ายได้ไม่ได้อนุญาตให้ทำงานขณะมีไฟหรือเกินโหลด หน้าตัดตัวนำ หน้าสัมผัส และวงจรขึ้นกับซีรีส์ ผิวขาวหรือดำของโปรไฟล์ไม่กำหนดความเข้ากันได้ทางไฟฟ้า

เก็บรายการชิ้นส่วนไว้ติดตั้งและบำรุงรักษา ก่อนสั่ง ให้ร่างแหล่งจ่ายและจุดต่อทั้งหมดและยืนยันความเข้ากันได้ พิจารณาข้อต่อตรง ตัว T และกากบาทที่เหมาะสมสำหรับเชื่อมและจ่ายไฟแนวราง

เมื่อขยายระบบ ให้อ้างอิงเอกสารระบบด้วย หากต้องหรี่ไฟ ให้เลือกระบบควบคุมและไดรเวอร์ร่วมกับโปรไฟล์และอะแดปเตอร์ จำนวนวงจรหรือรูปลักษณ์สปอตไม่ยืนยันฟังก์ชันนี้

สามารถปรับการจัดแสดงโดยเปลี่ยนตำแหน่งและทิศทางสปอตภายในขีดจำกัดทางไฟฟ้าและทางกลของระบบ

รักษาการเข้าถึงจุดต่อและปฏิบัติตามโหลดและเงื่อนไขแนวรางที่อนุญาต

บันทึกออปติก การควบคุม และวงจรจ่ายไฟของแต่ละสปอตเพื่อเปรียบเทียบชุด

ก่อนจบงานปรับปรุงร้าน ให้ตรวจแสง การสะท้อน เงา และแสงบาดตาบนสินค้าจริง

กำหนดพื้นผิวและจุดที่ลูกค้าจะมองก่อนปรับลำแสง

เตรียมข้อมูลวงจร ระบบควบคุม ยี่ห้อ และรุ่นรางเดิมสำหรับงานปรับปรุง

ให้ผู้ติดตั้งตรวจระบบไฟฟ้าโดยระบุไดรเวอร์ อะแดปเตอร์ และราง อย่าถือว่าหน้าสัมผัสนอกเหนือจากเฟสและนิวทรัลเป็นสัญญาณหรี่ไฟโดยอัตโนมัติ DALI และ 0–10 V ต้องมีชิ้นส่วนและจุดต่อที่เหมาะสม ระบบสามวงจรที่เข้ากันได้อาจแยกกลุ่มจ่ายไฟ แต่ไม่รับประกันการควบคุมความสว่าง ใช้อะแดปเตอร์ของซีรีส์และแผนผังการกำหนดค่าที่ส่งมอบ

ผู้ติดตั้งต้องตัดไฟก่อนเริ่มและตรวจการยึด การป้องกัน และความเข้ากันได้ทางไฟฟ้า ทำตามคู่มืออะแดปเตอร์และโปรไฟล์ รุ่นสอง สาม และสี่ตัวนำอาจต้องใช้ขั้นตอนต่างกัน

ประเมินการยึด แหล่งจ่าย และการควบคุมโปรไฟล์แยกกัน เลือกแขวน ติดลอย หรือฝังเมื่อซีรีส์รองรับชุดนั้น สปอตฐานติดลอยที่ดูคล้ายกันอาจต้องใช้จุดต่ออื่น

มีรุ่น 110 หรือ 220 V AC ตัวเลือก 12 V และระบบแม่เหล็ก 48 V DC ตรวจทั้งชุดก่อนเปลี่ยนจากแบบหนึ่งเป็นอีกแบบ แรงดันต่ำไม่ยืนยันความเหมาะสมสำหรับเหมือง เรือ หรือบรรยากาศเสี่ยงระเบิด

เก็บแผนผังและรหัสชิ้นส่วนที่สั่งไว้ สำหรับ DALI, 0–10 V หรือโปรโตคอลอื่น ให้เลือกโปรไฟล์ ไดรเวอร์ และอะแดปเตอร์ที่รองรับ แยกการหรี่ไฟจากการแบ่งกลุ่มเปิดด้วยหนึ่งหรือสามวงจร

วิธีติดตั้งไม่ระบุวงจรหรือโปรโตคอลควบคุม

โมดูลแรงดันต่ำ สปอตพร้อมอะแดปเตอร์ และโคมติดลอยที่มีตัวโคมคล้ายกันอาจต้องใช้ชิ้นส่วนต่างกัน

ระบุระบบที่แน่นอนของแต่ละชิ้นก่อนประกอบเข้าด้วยกัน

รวบรวมยี่ห้อ รุ่น วงจร และข้อมูลควบคุมเพื่อประเมินรางเดิม

ออปติก ทิศทาง และการควบคุม LED ปรับให้เหมาะกับการจัดแสดงได้ เมื่อเปลี่ยนหลอดเมทัลฮาไลด์ ให้เปรียบเทียบการใช้ไฟรวมและผลแสงของสองระบบ การประหยัดต้องคำนวณเฉพาะกรณี ไม่มีเปอร์เซ็นต์เดียวที่ใช้กับทุกโครงการ

อย่าอ้างว่าโคมปราศจากรังสีทั้งหมดหรือมีประโยชน์ต่อสุขภาพโดยไม่มีสมรรถนะที่มีเอกสารรองรับ LED ก็ต้องตรวจการจัดการความร้อน การกะพริบ และเงื่อนไขไดรเวอร์ หากเก็บรางเดิม ให้ยืนยันแหล่งจ่ายและอะแดปเตอร์ก่อน เปรียบเทียบแสงที่ใช้ได้บนสินค้า แสงบาดตา และชั่วโมงทำงาน

เปรียบเทียบตามรุ่นเฉพาะในโครงการ ไม่ใช่แค่ชื่อเทคโนโลยี เมื่อรื้อถอน ให้ระบุหลอดและชิ้นส่วนและจัดการตามประเภท ประเมินการเข้าถึงบำรุงรักษา อะไหล่ และการปรับแสงเข้ากับการจัดแสดงใหม่

จับคู่ประโยชน์ที่เสนอเข้ากับเอกสารและชั่วโมงใช้งานจริงของร้าน

เปรียบเทียบการประหยัดจากการใช้ไฟรวมและแสงที่ใช้ได้ และความสบายจากทิศทางและการกระจายของออปติก

ยืนยันความเข้ากันได้และความพร้อมอะไหล่สำหรับขยายในอนาคต

กำหนดตำแหน่งและมุมก่อนกำลังไฟ จับคู่ขนาดสินค้าและระยะกับข้อมูลโฟโตเมตริกของสปอต ข้อเสนอระบุ 15°, 24°, 36° และซูม ที่ระยะเดียวกัน มุมกว้างมักครอบคลุมพื้นที่มากกว่า แต่ต้องยืนยันกับโคมเฉพาะ

เปรียบเทียบ CRI และอุณหภูมิสีบนวัสดุจริง สอบถามรุ่น CRI 90 และยืนยันค่าของโคมที่เลือก ดัชนีช่วยประเมินการแสดงสี แต่ไม่รับประกันรูปลักษณ์ทุกพื้นผิวเพียงอย่างเดียว

หากมีหลายสปอตส่องจุดจัดแสดง ให้ตรวจความสม่ำเสมอของสี ตรวจตัวอย่างบนวัสดุและสินค้าจากทางเดินลูกค้า จับคู่โทนขาวกับผลที่ต้องการและโคมอื่น

บันทึกออปติกและการปรับทิศทาง และยืนยันอะแดปเตอร์กับการควบคุมก่อนตัดสินใจ เมื่อเปลี่ยนการจัดแสดง ให้ปรับภายในขีดจำกัดที่ระบบและโคมอนุญาต

ทดสอบพารามิเตอร์ที่เลือกที่ระยะจริงของสินค้า

มองจากหลายจุดเพื่อดูเงา การสะท้อน และแสงล้นนอกวัตถุ

บันทึกการตั้งค่าและออปติกเพื่อรักษาเกณฑ์เดิมเมื่อเปลี่ยนสินค้าหรือเพิ่มสปอต

กำหนดจำนวนตามระยะห่าง การกระจาย และกำลังไฟภายในโหลดรางที่อนุญาต อย่าใช้จำนวนโคมต่อเมตรแบบตายตัว

ยึด ปรับทิศทาง และย้ายตามขั้นตอนของอะแดปเตอร์ที่เข้ากันได้ อะแดปเตอร์เชื่อมโคมเข้ากับโปรไฟล์และร่วมกับซีรีส์กำหนดขีดจำกัดทางกลและทางไฟฟ้า

อย่าปรับเกินขีดจำกัดที่โปรไฟล์และอะแดปเตอร์อนุญาต

ส่งภาพและแผนผังโปรไฟล์ก่อนซื้อ ยืนยันแหล่งจ่าย การยึด หน้าสัมผัส วงจร และการควบคุมกับผู้จัดหา ประเภท H/J/L ในเอกสารไม่ระบุด้วยจำนวนหน้าสัมผัสเพียงอย่างเดียว ต้องเปรียบเทียบยี่ห้อและรหัสเพื่อยืนยันอะแดปเตอร์

ให้ข้อมูลผู้ผลิต รุ่น และแบบหน้าตัดโปรไฟล์

ตรวจว่าซีรีส์อนุญาตให้ตัดก่อน ให้ผู้ติดตั้งดำเนินการขณะตัดไฟตามวิธีผู้ผลิต โดยรักษาส่วนปลาย การป้องกัน และความเข้ากันได้

ยืนยันการอนุญาตตัดก่อนเริ่ม ผู้ติดตั้งต้องทำตามขั้นตอนของยี่ห้อและทำงานขณะไม่มีไฟ

อย่าวางแผนแปลงสปอตไฟเมนเป็นแรงดันต่ำด้วยการเปลี่ยนไดรเวอร์อย่างเดียว ยืนยันโปรไฟล์ อะแดปเตอร์ ไดรเวอร์ และโคมร่วมกัน กลุ่มสินค้าระบุ 110/220 V AC ทั่วไปและตัวเลือก 12 V ตามคำขอ

ระบุจำนวน ผิวสำเร็จ การกำหนดค่า และเงื่อนไขส่งมอบของแต่ละรายการ ปริมาณขั้นต่ำทั่วไปคือ 50 ชิ้นต่อรุ่น หากโครงการมีหลายรุ่น ให้หารือจำนวนอื่น

ตัวอย่างช่วยตรวจวงแสง การสะท้อน และแสงบาดตาที่ระยะจริง ประเมินบนสินค้าและวัสดุจัดแสดงด้วย ไม่ใช่เฉพาะผนังขาว

เก็บคุณสมบัติชุดแรกและขอค่าความคลาดเคลื่อนสี SDCM เคลวินพิกัดเท่ากันไม่รับประกันว่าสปอตจะดูเหมือนกัน
