รางแม่เหล็ก LED: แผนชิ้นส่วนและการติดตั้ง
ระบบที่เกี่ยวข้อง: ระบบไฟรางแม่เหล็ก การรวมสปอตปรับทิศได้กับแนวแสงอาจมีประโยชน์ในบ้าน ร้านค้า หรือพื้นที่จัดแสดง แต่ต้องเลือกทุกชิ้นจากตระกูลที่เข้ากันได้ กำหนดการติดตั้ง แหล่งจ่าย และโหลดของโปรไฟล์ โมดูล จุดต่อ และไดรเวอร์ก่อนปิดฝ้า คู่มือนี้จัดความต่างระหว่างระบบแรงดันไฟบ้านกับแรงดันต่ำ และชิ้นส่วนที่ต้องรวมในคำสั่งซื้อ
โคมรางแม่เหล็กทำงานอย่างไร?
ตระกูลผลิตภัณฑ์ที่เกี่ยวข้อง: ระบบรางแม่เหล็กอัจฉริยะ ยืนยันระบบควบคุม แหล่งจ่าย และความเข้ากันได้ของโมดูลโดยไม่สรุปจากรูปลักษณ์ การถอด ใส่ และปรับเปลี่ยนต้องทำขณะตัดไฟตามคู่มือ โครงสร้างโมดูลช่วยปรับตำแหน่งและรูปแบบภายในขีดจำกัดของราง ไดรเวอร์ และอุปกรณ์เสริม โคมรับไฟจากหน้าสัมผัสและยึดด้วยชุดยึดที่กำหนด
พิจารณารางเป็นฐานรับน้ำหนักและจ่ายไฟของระบบ
ความกว้างภายนอกเท่ากันไม่พิสูจน์ว่าผู้ผลิตต่างรายใช้หน้าสัมผัสหรือตัวล็อกเดียวกัน ข้อต่อและจุดต่อไฟต้องมาจากระบบที่เข้ากันได้ โปรไฟล์รองรับและจ่ายไฟให้โมดูล โดยรองรับการฝัง แขวน หรือติดลอยตามซีรีส์
รางแม่เหล็กรองรับโมดูลใดได้บ้าง?
ก่อนเลือกจากตัวอย่างด้านล่าง ให้ยืนยันว่าซีรีส์มีและอนุญาตโมดูลใด
1. โมดูลแม่เหล็กให้แสงแบบเส้น
2. ชุดสปอตแบบเส้นสำหรับโปรไฟล์แม่เหล็ก
3. โมดูลแขวนเชื่อมต่อแม่เหล็ก
4. หัวโคมแม่เหล็กปรับทิศได้
5. สปอตที่เข้ากับระบบราง
หมายเหตุความเข้ากันได้: แยกรุ่น 48 V DC ออกจากระบบ 110/220 V ตรวจแรงดันและความเข้ากันได้ก่อนใช้โมดูลหน้าตาคล้ายกันร่วมกัน
ความต่างของรางแม่เหล็ก 48 V DC กับระบบ 110/220 V
| ประเภท | ระบบรางแม่เหล็กแรงดันต่ำพร้อมไดรเวอร์ DC | ระบบรางแม่เหล็กจ่ายด้วยแรงดันไฟบ้าน |
| แรงดันไฟเข้า | รุ่น 24 หรือ 48 V DC ตามซีรีส์ | 110VAC, 220VAC หรือ 100-277VAC |
| ความกว้างรางแม่เหล็ก | ตัวอย่างความกว้าง: 26 และ 36 mm | ราง 36 mm ในตัวอย่าง |
| ไดรเวอร์ LED | ต้องใช้ไดรเวอร์ 24 หรือ 48 V DC ที่เข้ากับซีรีส์ | บางระบบอาจแปลงไฟในแต่ละโมดูล ให้ยืนยันรหัสสินค้าและแผนผังต่อสาย |
| ต้นทุน | ขึ้นกับชุดอุปกรณ์และไดรเวอร์ | ขึ้นกับชุดอุปกรณ์และแหล่งจ่ายไฟ |
| การบำรุงรักษา | เว้นช่องเข้าถึงไดรเวอร์ 48 V DC โดยเฉพาะแบบฝัง | ขึ้นกับโครงการและการเข้าถึง |
| ความปลอดภัย | แรงดันต่ำไม่ได้ยกเลิกข้อกำหนดการป้องกันและติดตั้ง | อย่าสัมผัสหน้าสัมผัสหรือทำงานขณะมีไฟ |
ความยืดหยุ่นจากโครงสร้างโมดูล
- ซีรีส์หนึ่งอาจรวมโมดูลแบบเส้น สปอต และรูปแบบอื่นที่เข้ากันได้ ความหลากหลายนี้ช่วยจัดแสงทั่วไปและแสงเน้นภายในการจัดชุดที่ผู้ผลิตอนุญาต
- จำนวนโมดูลปรับตามโครงการได้ แต่จำกัดด้วยกำลังไดรเวอร์ กระแสรางที่อนุญาต และเงื่อนไขซีรีส์ ให้ประเมินโหลดและการกระจายของทั้งระบบร่วมกัน
- หากรุ่นอนุญาต สามารถเปลี่ยนตำแหน่งและทิศทางได้ ปฏิบัติตามขีดจำกัดทางกลและปรับเปลี่ยนขณะตัดแหล่งจ่ายตามคู่มือ
- แหล่งจ่ายและการป้องกันต่างกันตามระบบ มีทั้ง 24 หรือ 48 V DC และ 110 หรือ 220 V AC แรงดันต่ำไม่ได้อนุญาตให้สัมผัสหน้าสัมผัสที่มีไฟ เมื่อติดตั้งหรือเปลี่ยนโมดูลให้ตัดแหล่งจ่ายและปฏิบัติตามคำแนะนำ

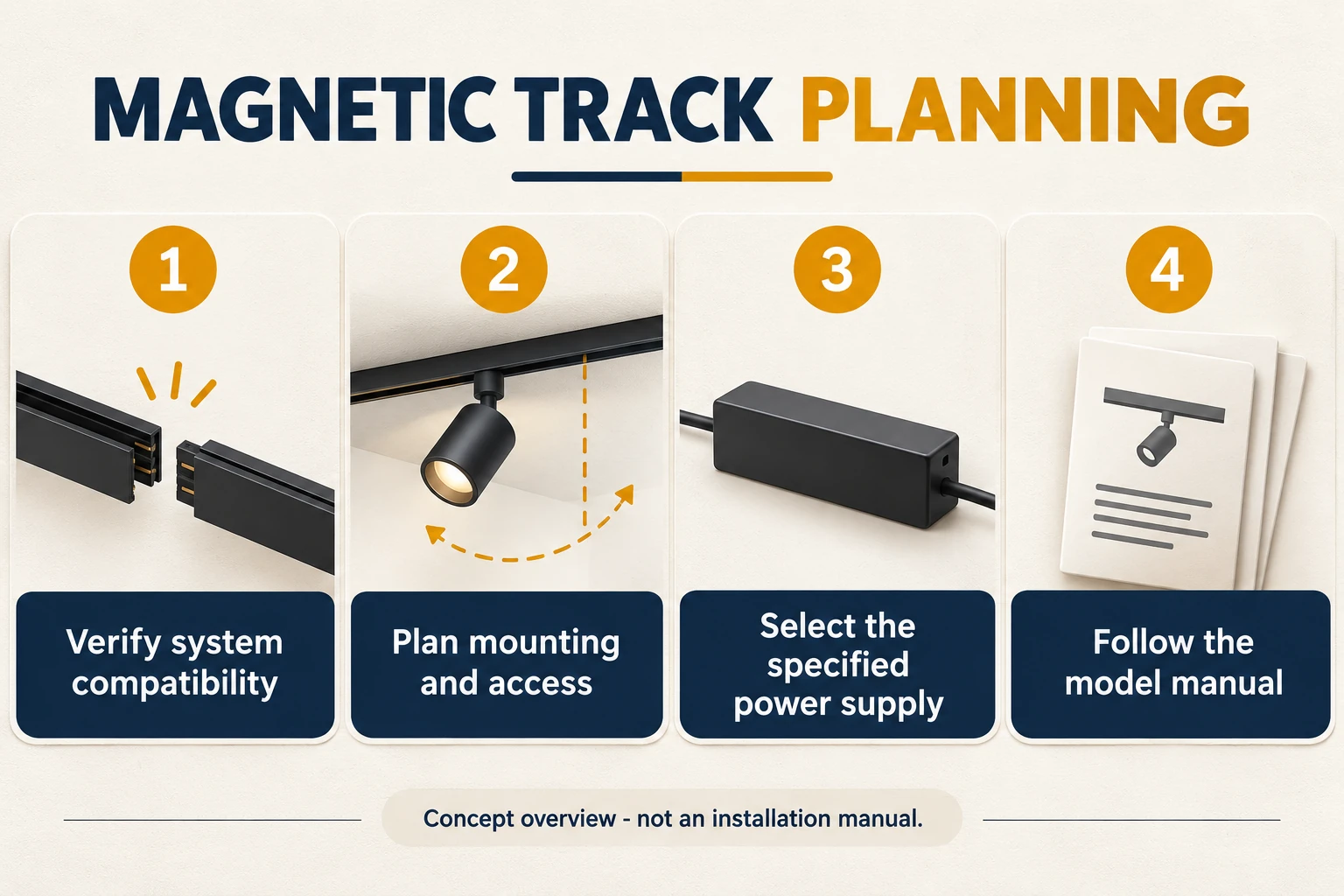

สิ่งที่ต้องวางแผนล่วงหน้า
เปรียบเทียบต้นทุนติดตั้งรวมของโมดูล ไดรเวอร์ จุดต่อ และโปรไฟล์กับโซลูชันอื่น อย่าประเมินเฉพาะราคาราง
ก่อนเสร็จงานฝัง ผู้ติดตั้งและช่างฝ้าต้องประสานขนาด การยึด และช่องเข้าถึงแหล่งจ่าย การแก้ภายหลังอาจต้องเปิดพื้นผิวใหม่
ไฟรางแม่เหล็ก
ระบุจุดจ่ายไฟตามแนวรางในแผน
แสดงจุดจ่ายไฟและช่องเข้าถึงไดรเวอร์/จุดต่อในแผน จับคู่โหลดกับขีดจำกัดซีรีส์ก่อนปิดแนวงาน ความต่อเนื่องทางสายตาของโปรไฟล์ไม่ทดแทนการออกแบบไฟฟ้า
หากมีมุมหรือเปลี่ยนระนาบ ให้ตรวจรหัสข้อต่อครบถ้วนกับโปรไฟล์และโมดูลที่เลือก ยืนยันทิศทาง ความต่อเนื่อง และความพอดีของพื้นผิวด้วยเอกสารหรือตัวอย่าง อย่าผสมชิ้นส่วนเพียงเพราะหน้าตาคล้ายกัน
แผนจัดซื้อระบบรางแม่เหล็ก
บทความที่เกี่ยวข้อง: คู่มือเลือกรางแม่เหล็ก ก่อนเลือกรุ่น ให้บันทึกหน้าที่แต่ละโซน วัสดุฝ้า และขนาด เพื่อจัดชุดชิ้นส่วนราง อุปกรณ์ควบคุม และโคมอย่างสอดคล้อง
กำหนดลำดับติดตั้งตามโครงสร้างรองรับ
เว้นช่องเข้าถึงจุดต่อและไดรเวอร์เพื่อบำรุงรักษา งานไฟฟ้าต้องทำโดยบุคลากรที่มีความสามารถขณะตัดไฟตามคำแนะนำระบบ: ยึด ต่อสายตามแผน ตรวจสอบ และใส่โมดูล
ยืนยันโหลด ระยะรองรับ และระดับในทุกรุ่น แบบแขวนต้องใช้อุปกรณ์ซีรีส์ ส่วนแบบติดลอยต้องใช้จุดยึดที่เหมาะกับโปรไฟล์และโครงสร้าง การมีสกรูหนึ่งตัวไม่ได้หมายความว่าติดตั้งเพียงพอแล้ว
ช่องเปิดและลำดับงานต้องกำหนดตามแบบผู้ผลิต ภาพแสดงร่อง 30–35 mm การขันสกรู วางโปรไฟล์ ปิดปีกด้วยยิปซัม และเก็บผิว ขนาดนี้ใช้กับราง 48 V DC ทุกแบบไม่ได้
เพิ่มตระกูลระบบในฉลากอะไหล่
แม้ราง อะแดปเตอร์ และข้อต่อหน้าตาคล้ายกัน ก็อาจไม่ใช่ตระกูลเดียวกัน เมื่อส่งมอบให้บันทึกผู้ผลิต ซีรีส์ และรหัสจุดต่อในรายการเดียว ยืนยันว่าโมดูลอะไหล่เข้ากับตัวล็อกทางกลและส่วนเชื่อมต่อไฟฟ้าเดียวกัน บันทึกนี้ช่วยป้องกันเลือกอะแดปเตอร์ผิดหรือโมดูลต่างแรงดันเมื่อเปลี่ยนผังร้าน
ทดสอบฉากควบคุมด้วยการจัดวางตัวอย่าง
หากต้องการหรี่แสงหรือควบคุมฉาก อย่าดูเฉพาะโปรโตคอลบนไดรเวอร์ จัดชุดทดลองด้วยความยาวรางจริง โมดูลที่เลือก และอุปกรณ์ควบคุม บันทึกการเปิด ความสว่างต่ำสุด การปิด และการกลับมาหลังไฟดับ เพื่อให้ความคาดหวังการใช้งานชัดเจนก่อนติดตั้งทั้งโครงการ
ความยืดหยุ่นมีประโยชน์เมื่อแก้เรื่องความเข้ากันได้ตั้งแต่ต้น ให้ตรวจโครงรองรับและแผนผังก่อนปิดฝ้า รางคล้ายกันอาจไม่รับโมดูลเดียวกัน รวมโหลดปัจจุบันกับการขยายที่วางแผนแล้วเทียบขีดจำกัดระบบ รวมชิ้นส่วนราง ข้อต่อ จุดจ่ายไฟ ไดรเวอร์ ระบบควบคุม และโมดูลในคำสั่งซื้อ พร้อมวางช่องบำรุงรักษาเป็นส่วนหนึ่งของแนวราง
