รางแม่เหล็ก 48 V DC สำหรับผังแสงแบบโมดูล

ดูระบบรางแม่เหล็ก 48 V DC หรือ 24 V DC อย่าถือว่ารุ่นใช้แทนกันได้

  • แรงดันไฟเข้าระบบ: 48 V DC
  • ตัวเลือกไฟแม่เหล็กหรี่ DALI
  • Osram SMD LED, CRI 90
  • เชื่อมต่อด้วยข้อต่อที่เข้ากันได้
  • ยืนยันอายุที่ระบุจากเอกสารโมดูลที่เลือกพร้อมเงื่อนไขทดสอบและใช้งาน
  • การรับประกัน: 2 ปี
  • ตัวเลือกควบคุม: Triac / 0–10 V / DALI
  • ตัวเลือกรีโมต 2.4 GHz
  • รุ่น: HOYUWO-MLL-XXWDC

ฉันต้องการข้อมูลเกี่ยวกับรุ่นนี้

ฉันต้องการส่งคำขอเกี่ยวกับสินค้านี้และให้อีเมลเพื่อรับคำตอบ

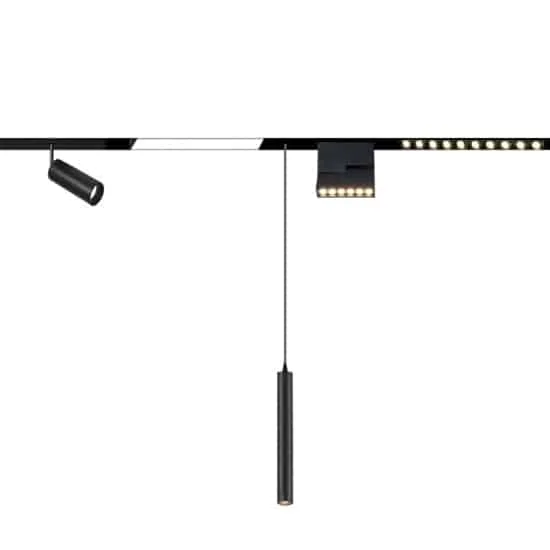

minimalist gallery magnetic led track lighting

คำอธิบาย

โปรไฟล์จ่ายไฟ 48 V DC สามารถรวมโมดูลที่เข้ากันได้ในซีรีส์ ตัดไฟและทำตามขั้นตอนระบบก่อนย้ายตำแหน่ง คำว่าแรงดันต่ำไม่อนุญาตให้สัมผัสหน้าสัมผัสหรือย้ายชิ้นส่วนขณะทำงาน

ข้อมูลจำเพาะทางเทคนิค

เลื่อนตารางแนวนอนเพื่อดูทุกคอลัมน์

ประเภทรุ่นภาพซีรีส์กำลังไฟขนาด (mm)ความกว้างราง (mm)ชิป LEDมุมลำแสงประสิทธิผลการส่องสว่าง (lm/W)ความถูกต้องของสี (Ra)
สปอตแม่เหล็กแบบตะแกรงHOYUWO-MLL-12WGSสปอตแม่เหล็กแบบตะแกรง12 W220 × 22 × 4526OSRAM24° / 38°90Ra >90
สปอตแม่เหล็กแบบตะแกรงHOYUWO-MML-18WGS—18 W328 × 22 × 4526OSRAM24° / 38°90Ra >90
สปอตแม่เหล็กแบบตะแกรงHOYUWO-MLL-24WGS—24 W435 × 22 × 4526OSRAM24° / 38°90Ra >90
สปอตแม่เหล็กแบบตะแกรงHOYUWO-MLL-30WGS—30 W543 × 22 × 4526OSRAM24° / 38°90Ra >90
สปอตแม่เหล็กแบบตะแกรงHOYUWO-MLL-45WGS—45 W1080 × 22 × 4526OSRAM24° / 38°90Ra >90
โคมแม่เหล็กแนวยาวHOYUWO-MLL-10WMLโคมแม่เหล็กแนวยาว10 W220 × 22 × 4526OSRAM150°90Ra >80
โคมแม่เหล็กแนวยาวHOYUWO-MLL-15WML—15 W328 × 22 × 4526OSRAM150°90Ra >80
โคมแม่เหล็กแนวยาวHOYUWO-ML-24WML—24 W543 × 22 × 4526OSRAM150°90Ra >80
โคมแม่เหล็กแนวยาวHOYUWO-MLL-45WML—45 W1080 × 22 × 4526OSRAM150°90Ra >80
สปอตแม่เหล็กปรับเอียงHOYUWO-MLL-12WFSสปอตแม่เหล็กปรับเอียง12 W115 × 25 × 15026OSRAM24°80Ra >90
โคมแทร็กไลท์แม่เหล็กHOYUWO-MLL-7WTLโคมแทร็กไลท์แม่เหล็ก7 W38 × 13026Bridgelux24° / 38°90Ra >90
โคมแทร็กไลท์แม่เหล็กHOYUWO-MLL-10WTL—10 W50 × 16026Bridgelux24° / 38°90Ra >90
โคมแขวนแบบแม่เหล็กHOYUWO-MLL-5W300โคมแขวนแบบแม่เหล็ก5 W30 × 30026Bridgelux24° / 38°90Ra >90
โคมแขวนแบบแม่เหล็กHOYUWO-MLL-5W600—5 W60 × 30026Bridgelux24° / 38°90Ra >90
HOYUWO LED · ข้อมูลอ้างอิงแค็ตตาล็อก: ยืนยันรุ่น ความเข้ากันได้ราง และแบบเทคนิคก่อนสั่ง ค่าไม่ใช่ใบรับรองหรือรับประกันสำหรับทั้งซีรีส์

ภาพแต่ละซีรีส์อยู่แถวแรก ขนาดสามค่าคือยาว × กว้าง × สูง ขนาดสองค่าต้นฉบับไม่ระบุแกน รหัส 5W600 ในต้นทางระบุ 60 × 300 mm โปรดยืนยันแบบ OSRAM และ Bridgelux เป็นยี่ห้อชิปในตารางต้นทาง รหัส MML-18WGS และ ML-24WML คงตามต้นฉบับ แม้ภาพใช้หัวข้อ “Lumens” ผิด คอลัมน์ lm/W แสดงประสิทธิผลการส่องสว่าง

โครงสร้างและผิว: อะลูมิเนียม + พลาสติก สีดำ
ตัวเลือกแหล่งกำเนิด: Osram SMD หรือ Bridgelux SMD
แหล่งจ่ายที่ต้องการ: 48 V DC
มุมออปติก: 24°, 38° หรือ 120°
ดัชนีความถูกต้องของสี CRI: 90
ประสิทธิผลที่ระบุสำหรับการกำหนดค่านี้: 90 lm/W
ระยะรับประกัน: 2 ปี
อายุทำงานที่ระบุ: 50,000 ชั่วโมง

คุณสมบัติสินค้า

1. กำหนดรางแบบแขวน ฝัง หรือติดพื้นผิว แล้วเลือกโปรไฟล์และชุดอุปกรณ์ที่เหมาะสม

สามวิธีติดตั้งรางแม่เหล็ก

2. ก่อนขยายหรือเปลี่ยนผัง เรายืนยันความเข้ากันได้ของแหล่งจ่าย โมดูล และอุปกรณ์ พร้อมขีดจำกัดโหลดไฟฟ้าและทางกล ทำงานตามคู่มือขณะตัดไฟ เครื่องหมาย 48 V DC ไม่อนุญาตให้สัมผัสหน้าสัมผัสขณะทำงาน

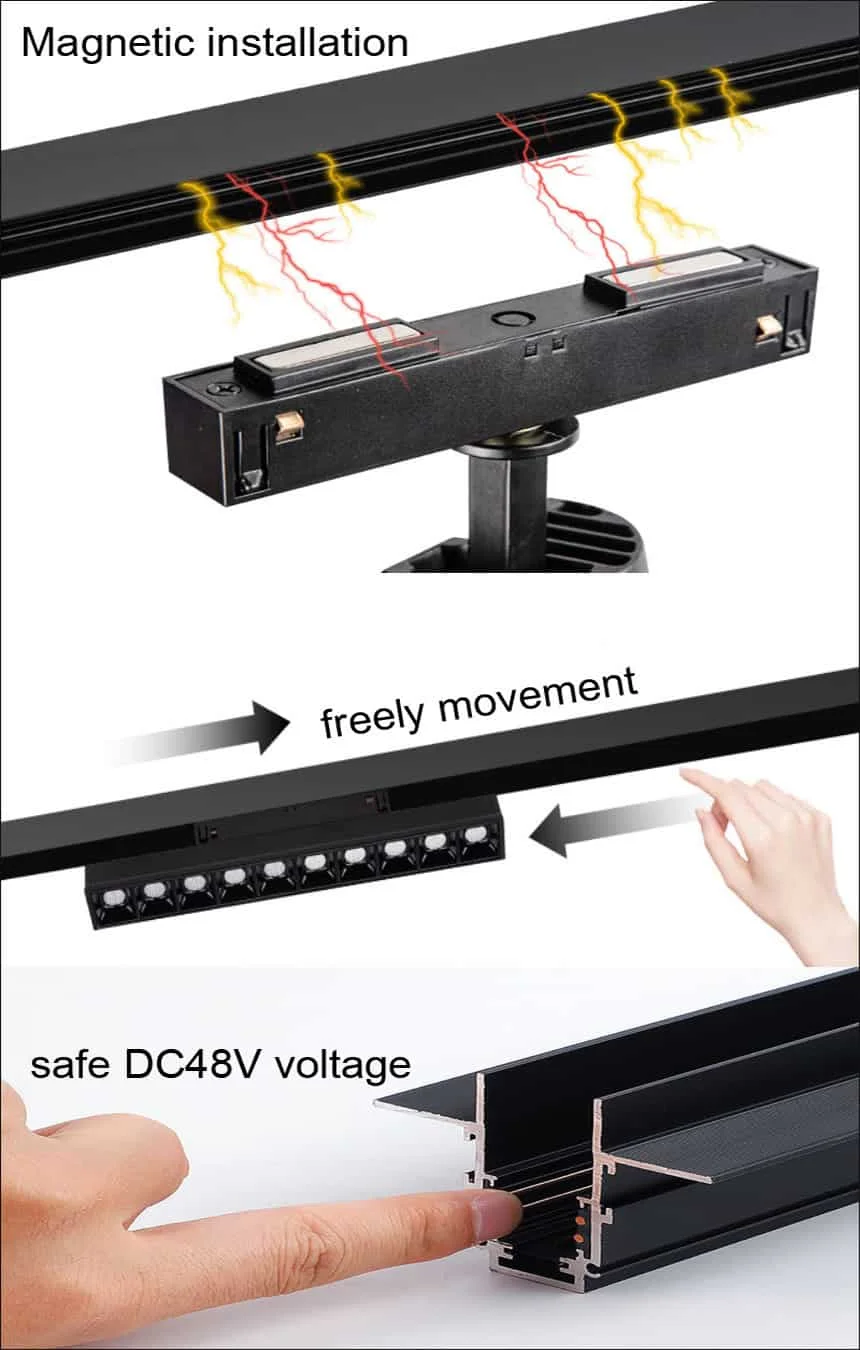

ระบบแรงดันต่ำ 48 V DC

3. ออกแบบแนวแสงต่าง ๆ ได้ด้วยอุปกรณ์ที่ระบบอนุญาต

อุปกรณ์ระบบไฟรางแม่เหล็ก

4. รวมโมดูลแม่เหล็กปรับทิศทาง แนวยาว แขวน และสปอตอื่นที่เข้ากันได้ของซีรีส์

ประเภทโคมรางแม่เหล็ก

การติดตั้ง

เราเปรียบเทียบลำดับติดตั้งกับคู่มือโปรไฟล์และประสานงานผิวฝ้า ยืนยันอุปกรณ์ติดพื้นผิว แขวน หรือฝังแยกกัน สำหรับรุ่นในภาพ: 1. ทำร่อง 30–35 mm ตามแบบ 2. วางและยึดราง 3. ผสานปีกกับยิปซัมบอร์ดด้วยจุดต่อที่เหมาะกับฝ้า 4. ทำผิวยิปซัมที่เข้ากันได้

แบบติดตั้งไฟรางแม่เหล็ก 48 V DC

รุ่นโมดูลแม่เหล็ก 48 V DC

รุ่นกำลังไฟขนาดมุมลำแสงประสิทธิผลการส่องสว่างและ CRI
HOYUWO-MLL-12WGS12 W220 × 22 × 45 mm24°/38°90 lm/W; Ra>90
HOYUWO-MML-18WGS18 W328 × 22 × 45 mm24°/38°90 lm/W; Ra>90
HOYUWO-MLL-24WGS24 W435 × 22 × 45 mm24°/38°90 lm/W; Ra>90
HOYUWO-MLL-30WGS30 W543 × 22 × 45 mm24°/38°90 lm/W; Ra>90
HOYUWO-MLL-45WGS45 W1080 × 22 × 45 mm24°/38°90 lm/W; Ra>90
HOYUWO-MLL-10WML10 W220 × 22 × 45 mm150°90 lm/W; Ra>80
HOYUWO-MLL-15WML15 W328 × 22 × 45 mm150°90 lm/W; Ra>80
HOYUWO-ML-24WML24 W543 × 22 × 45 mm150°90 lm/W; Ra>80
HOYUWO-MLL-45WML45 W1080 × 22 × 45 mm150°90 lm/W; Ra>80
HOYUWO-MLL-12WFS12 W115 × 25 × 150 mm24°80 lm/W; Ra>90
HOYUWO-MLL-7WTL7 W38 × 130 mm24°/38°90 lm/W; Ra>90
HOYUWO-MLL-10WTL10 W50 × 160 mm24°/38°90 lm/W; Ra>90
HOYUWO-MLL-5W3005 W30 × 300 mm24°/38°90 lm/W; Ra>90
HOYUWO-MLL-5W6005 W60 × 300 mm *24°/38°90 lm/W; Ra>90
HOYUWO LED · ข้อมูลในตารางโมดูล ความกว้างราง 26 mm * ต้องยืนยันรหัสและขนาด 5W600 ค่าออปติกขึ้นกับโมดูล ค่า 120° และ CRI 90 ในคำอธิบายรวมไม่ใช้กับทุกแถว

คำถามที่พบบ่อย

เมื่อเปลี่ยน เราจะแจ้งขนาดจริง กำลังเท่ากันไม่ได้หมายถึงตัวโคมขนาดเดียวกัน ตรวจความเข้ากันได้ด้วยแบบ ไม่ใช่สัดส่วนภาพ เปรียบเทียบขนาดกับโครงรับและช่อง พร้อมตรวจสมอยึด ช่องเข้าสาย และส่วนยื่น

ความกว้างภายนอกเท่ากันไม่แสดงว่าหน้าสัมผัสหรือคุณสมบัติไฟฟ้าตรงกัน เราจะขอชุดโปรไฟล์ ข้อต่อ แหล่งจ่าย และโมดูลที่เข้ากันได้ หรือคำยืนยันเป็นลายลักษณ์อักษรสำหรับระบบเดิม การยึดแม่เหล็กไม่ใช่มาตรฐานเข้ากันได้ข้ามแบรนด์ เราจะตรวจซีรีส์ หน้าตัด อะแดปเตอร์ และแรงดัน

เราจะพิจารณาอินพุตแบบตัดเฟส แอนะล็อก และดิจิทัลเป็นโซลูชันที่แตกต่างกัน ขอข้อมูลชุดไดรเวอร์และตัวควบคุมที่ผ่านการยืนยัน ระดับหรี่ไฟต่ำสุด และพฤติกรรมเมื่อเปิดไฟ จับคู่โปรโตคอลของโคมกับระบบเดินสายและระบุตัวเลือกที่เหมาะกับรุ่นในคำสั่งซื้อ

สำหรับอะไหล่หรือสั่งซ้ำ เราไม่อาศัยภาพอย่างเดียว ขอเอกสารการกำหนดค่าที่ผูกกับข้อเสนอ แหล่งจ่าย และรายการอุปกรณ์ ระบุรุ่น ผิว อุณหภูมิสี และแรงดันของรหัสเฉพาะ พร้อมยืนยันกับตัวเลือกในกลุ่ม

การใช้งาน

จัดแสงภายในด้วยรางและโมดูลของกลุ่มที่เข้ากันได้ กำหนดแนว แหล่งจ่าย และการควบคุมก่อนเพื่อเลือกอุปกรณ์ถูกต้อง

การเตรียมติดตั้ง

ก่อนเก็บงานฝ้า เราจะวางแผนราง ข้อต่อ จุดจ่าย และการเข้าถึงแหล่งจ่าย ใช้เฉพาะชิ้นส่วนกลุ่มเดียวกันที่ยืนยันความเข้ากันได้แล้ว

เกณฑ์การเลือกก่อนสั่งซื้อ

เพื่อเปรียบเทียบทั้งระบบ เราจะขอรายการวัสดุรวมส่วนราง ข้อต่อ แหล่งจ่าย ตัวปิดปลาย และโมดูล ไม่ถือว่าราคาสปอตหนึ่งตัวเป็นต้นทุนทั้งระบบ

เราจะขอตรวจแรงดันตกสำหรับความยาวและโหลดตามแผน ผลใช้กำหนดจุดจ่ายไฟในแนวราง

สินค้าที่เกี่ยวข้อง

บทความที่เกี่ยวข้อง

ข้อความข้อมูลในภาพสำหรับการเข้าถึง

ภาพ 1 — ข้อมูลสินค้า

  • ตารางโคมแม่เหล็กมีชื่อ รุ่น ภาพ กำลัง ขนาด ความกว้างราง ชิป LED มุมลำแสง ประสิทธิผล และ CRI ความกว้างรางที่ระบุคือ 26 mm
  • โมดูลตะแกรงแม่เหล็ก OSRAM LED มุม 24°/38°, 90 lm/W และ Ra>90: HOYUWO-MLL-12WGS, 12 W, 220 × 22 × 45 mm; HOYUWO-MML-18WGS, 18 W, 328 × 22 × 45 mm; HOYUWO-MLL-24WGS, 24 W, 435 × 22 × 45 mm; HOYUWO-MLL-30WGS, 30 W, 543 × 22 × 45 mm; HOYUWO-MLL-45WGS, 45 W, 1080 × 22 × 45 mm
  • โมดูลแม่เหล็กแนวยาว OSRAM LED มุม 150°, 90 lm/W และ Ra>80: HOYUWO-MLL-10WML, 10 W, 220 × 22 × 45 mm; HOYUWO-MLL-15WML, 15 W, 328 × 22 × 45 mm; HOYUWO-ML-24WML, 24 W, 543 × 22 × 45 mm; HOYUWO-MLL-45WML, 45 W, 1080 × 22 × 45 mm
  • สปอตแม่เหล็กพับได้ HOYUWO-MLL-12WFS: 12 W, 115 × 25 × 150 mm, OSRAM LED, มุม 24°, 80 lm/W และ Ra>90
  • สปอตรางแม่เหล็ก Bridgelux LED มุม 24°/38°, 90 lm/W และ Ra>90: HOYUWO-MLL-7WTL, 7 W, 38 × 130 mm; HOYUWO-MLL-10WTL, 10 W, 50 × 160 mm
  • โคมแขวนแม่เหล็ก Bridgelux LED มุม 24°/38°, 90 lm/W และ Ra>90: HOYUWO-MLL-5W300, 5 W, 30 × 300 mm; HOYUWO-MLL-5W600, 5 W, 60 × 300 mm ต้องยืนยันรหัสและขนาดรุ่นที่สองด้วยแบบ

ภาพ 2 · ส่วนประกอบสินค้า

  • ฝัง
  • การติดตั้งบนพื้นผิว
  • แขวน

ภาพ 3 · ส่วนประกอบสินค้า

  • ติดตั้งแบบแม่เหล็ก
  • ย้ายตำแหน่งโมดูลตามคู่มือขณะตัดไฟแล้ว
  • แหล่งจ่าย 48 V DC

ภาพ 4 · ส่วนประกอบสินค้า

  • อุปกรณ์ระบบ: คอนเนกเตอร์จ่ายไฟ 48 V DC ข้อต่อตรง 180° คอนเนกเตอร์จ่ายไฟมุม และลวดแขวน
  • ข้อต่อ 90° สำหรับมุมเพดานและเปลี่ยนทิศแนวตั้ง
  • แหล่งจ่าย 48 V DC ตัวอย่างด้านล่างแสดงตำแหน่งข้อต่อและคอนเนกเตอร์จ่ายไฟ

ภาพ 5 · ส่วนประกอบสินค้า

  • ระบบจ่ายไฟ 48 V DC: โมดูลไฟเข้ารางและแหล่งจ่าย มีเครื่องหมายขั้ว L, N และ G
  • 1. เตรียมร่องเพดาน 30–35 mm แบบที่แสดงระบุลึก 55 mm ยืนยันขนาดโปรไฟล์ที่เกี่ยวข้อง
  • 2. วางรางในร่องและยึดด้วยสกรู
  • 3. ปิดปีกของรางด้วยยิปซัมบอร์ดและยึดสกรู
  • 4. ทำผิวยิปซัมบนแผ่น
