ราคาไฟรางแม่เหล็ก: ใบเสนอควรรวมชิ้นส่วนใด

ในใบเสนอรางแม่เหล็ก จำนวนเมตรหรือโมดูลเท่ากันไม่ได้หมายถึงส่งมอบขอบเขตเดียว สำหรับบ้าน ร้าน หรือส่วนต้อนรับในประเทศไทย ให้ลิสต์ความยาวราง โมดูล จ่ายไฟ ข้อต่อ และควบคุมก่อน แล้วตรวจความเข้ากันและบริการ ดูว่าข้อเสนอส่งระบบใดจริง แทนพึ่งแบรนด์หรือเปอร์เซ็นต์ราคาที่ไม่ยืนยัน

1. ตรวจวิธีติดตั้งและความแข็งของโปรไฟล์ราง

อย่าคิดว่าความหนาสร้างราคาต่าง %30 โดยอัตโนมัติ 2.5 mm ในต้นฉบับเป็นตัวอย่างโปรไฟล์หนึ่ง ประเมินความแข็งด้วยวัสดุ หน้าตัด และจุดต่อ โปรไฟล์บางกว่าอย่างเดียวไม่พิสูจน์ว่าจะทำเพดานเสียหาย

คำอธิบายภาพและข้อความ

• ตัวอย่าง A และ B ไม่ได้ให้มวล g/m ที่ยืนยัน เทียบความยาวเท่ากันบนเครื่องชั่งหักภาชนะแล้วและตรวจการวัดเดิม มวลอย่างเดียวไม่พิสูจน์คุณภาพ

2. ยืนยันโครงสร้างตัวนำและหน้าสัมผัส

%40 ในต้นฉบับใช้เป็นความต่างต้นทุนทั่วไปไม่ได้ ขอทดสอบที่เกี่ยวกับโหลดและขีดจำกัดสัมผัส อย่าย้ายโมดูลขณะมีไฟเว้นแต่ผู้ผลิตอนุญาตชัด รูปทรงกับความบริสุทธิ์ทองแดงอย่างเดียวไม่รับประกันไร้ประกายหรือเสถียร แถบแบนทองแดง %99.9 เป็นตัวอย่างเฉพาะต้นฉบับ

คำอธิบายภาพและข้อความ

• ตัวอย่างตัวนำรางแบบแถบแบนและกลม

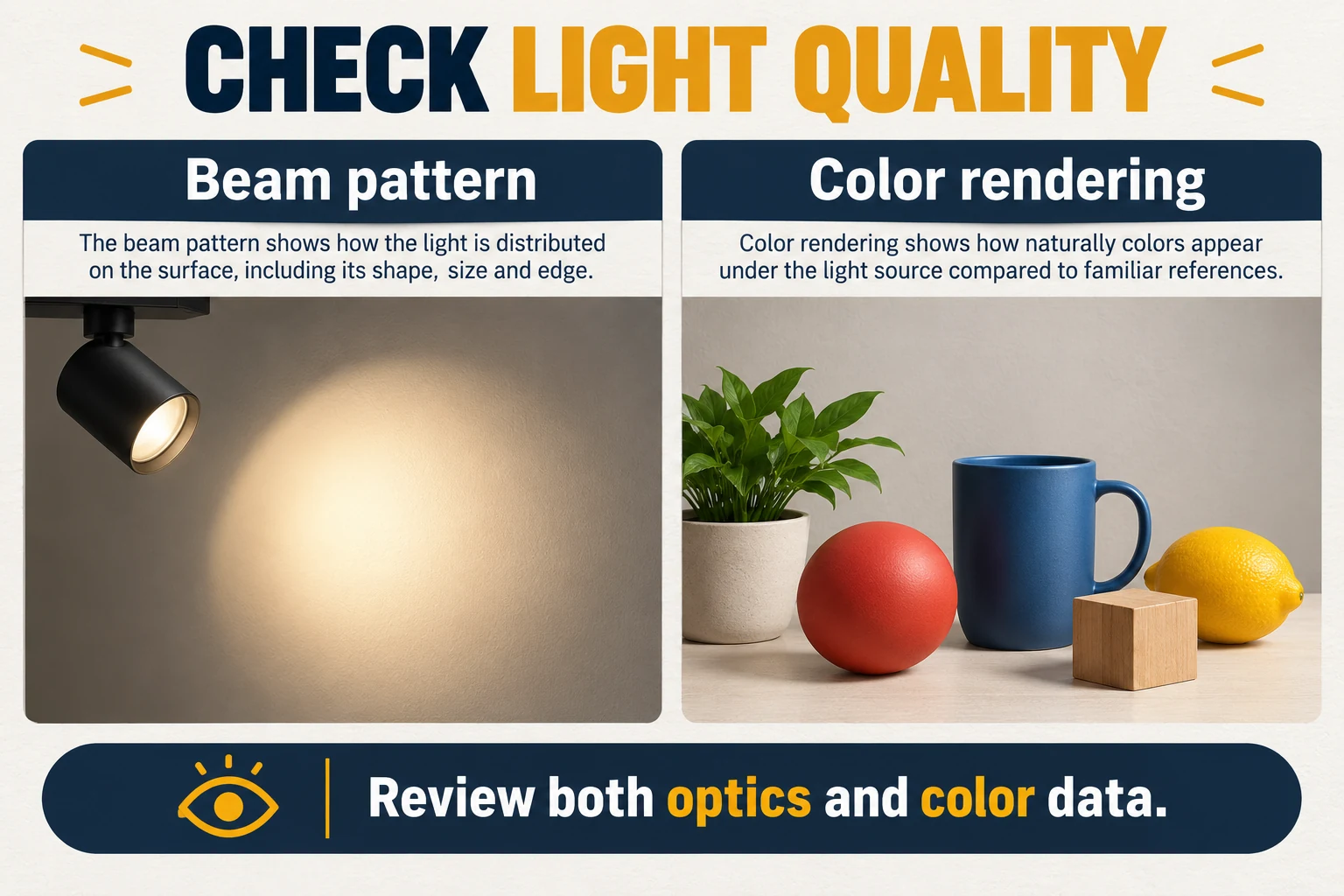

3. ขอข้อมูลโมดูล LED ที่เสนอ

ขอฟลักซ์ การประเมินสี และความคงที่สีของรุ่นย่อยครบ การมี CRI > 80 และ Cree, OSRAM หรือ Sanan ในต้นฉบับไม่แสดงว่าสินค้าสั่งมีชิ้นเดียวกัน แบรนด์ LED ไม่แทนข้อมูลอายุและสมรรถนะโคมครบ

คำอธิบายภาพและข้อความ

• ภาพต้นฉบับเทียบข้ออ้าง CRI สูง/เป็นธรรมชาติกับรอยแสงเสีย ภาพถ่ายอย่างเดียวไม่ใช่การวัด CRI

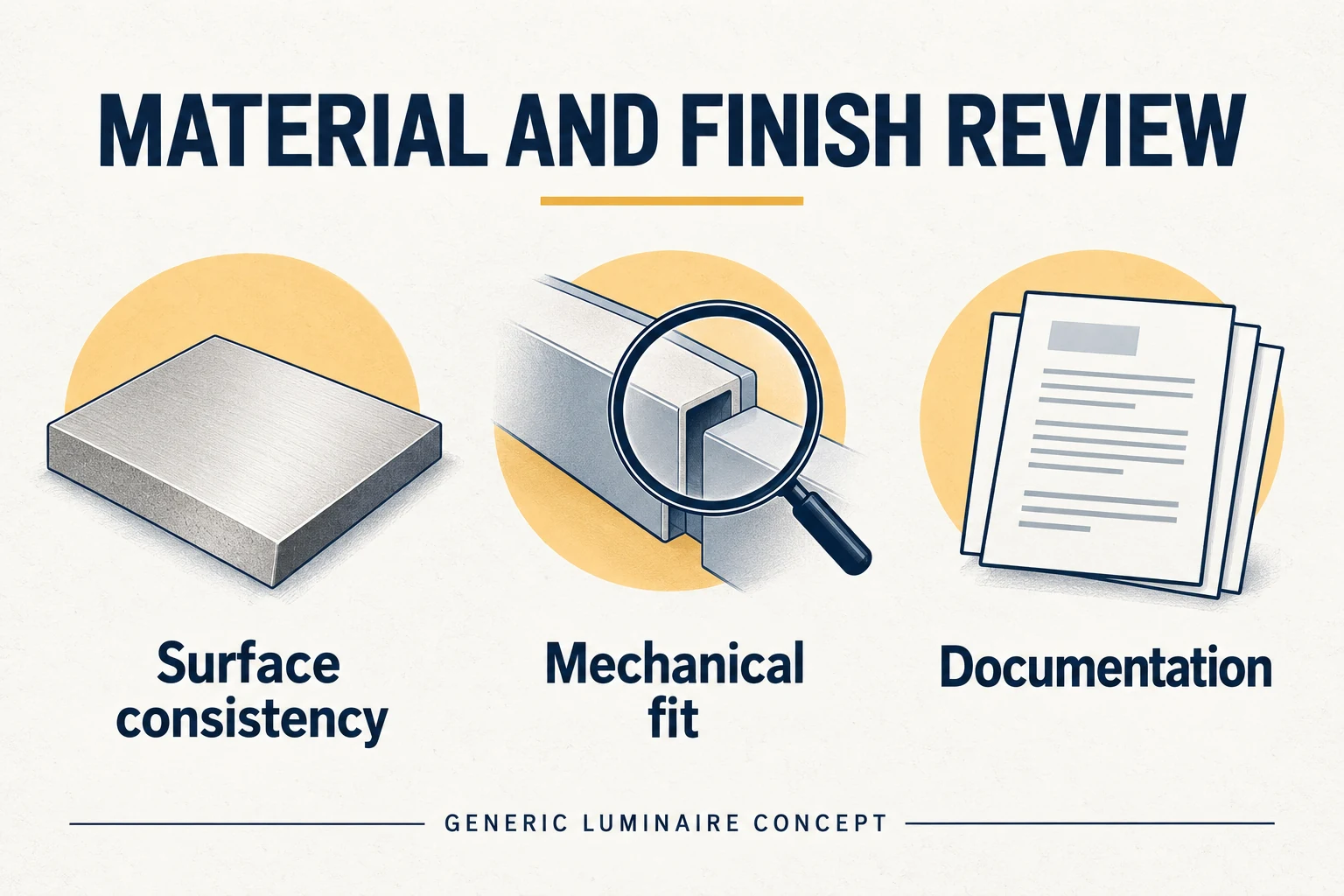

4. ประเมินผิวเคลือบด้วยตัวอย่างและเงื่อนไขใช้

ตรวจเนื้อผิว ความเรียบ และยึดเกาะจากตัวอย่าง พร้อมถามวิธีทำความสะอาดที่เหมาะ ภาพผิวอย่างเดียวไม่แทนทดสอบความทน

คำอธิบายภาพและข้อความ

• ภาพเทียบพ่นเคลือบสม่ำเสมอกับผิวไม่สม่ำเสมอหรือลอก

5. ทำรายการอุปกรณ์เสริมที่รวมให้ครบ

เพิ่มฝาปิดปลายในใบเสนอ รางฝังให้ถามว่ารวมฝาป้องกันฝุ่นระหว่างก่อสร้างหรือไม่ หากอุปกรณ์เสริมขอบเขตต่างกันก็ไม่อาจกล่าวว่าราคาเทียบเท่า

คำอธิบายภาพและข้อความ

• เทียบรูปแบบอุปกรณ์ที่มีและไม่มีฝาป้องกันฝุ่น

6. เลือกแหล่งจ่ายร่วมกับโหลดและเข้าถึง

ยืนยันเอาต์พุต 48 V DC และรับประกันสามปีในตัวอย่างสำหรับรุ่นย่อยที่แน่นอน เพิ่มโหลดสูงสุด ค่าเผื่อออกแบบ และควบคุมในรายการ ราคาสองเท่าไม่แสดงคุณภาพสองเท่าหากไม่รู้รุ่นและเงื่อนไข

7. อ่านราคาแบรนด์ร่วมกับบริการ

เทียบอะไหล่ เอกสาร การกระจาย สนับสนุนเทคนิค และส่งมอบเพื่อดูความเทียบเท่า สิ่งเหล่านี้อาจรวมในคุณค่าบริการแบรนด์ ราคาต่ำเทียบอย่างมีความหมายได้เฉพาะความต้องการและส่งมอบเดียวกัน

เทียบราคาด้วยรายการวัสดุร่วม

ให้เส้นทาง โมดูล ข้อต่อ และฝาเดียวกันแก่ทุกผู้จำหน่าย ขอทำเครื่องหมายตัวเลือกทดแทนชัด เพื่อเห็นว่าราคาต่างเพราะสินค้า ควบคุม หรือชิ้นส่วนขาด

ส่วนประกอบไฟรางแม่เหล็ก

1. 1. ราง: ความยาว วิธีติดตั้ง หน้าตัด และระบบต่อ

2. กำหนดโมดูลแสงที่จะใส่ราง

สำหรับ ระบบไฟแม่เหล็กนี้ อาจรวมสปอตปรับทิศ โคมแขวน โมดูลตะแกรง และเชิงเส้นกระจายในตระกูลเดียวที่เข้ากัน เลือกแต่ละโมดูลตามการกระจาย แสงเน้น ทั่วไป และงานเฉพาะอาจต้องออปติกต่าง

ตัวอย่างโมดูลรางแม่เหล็ก

เลื่อนตารางแนวนอนเพื่อดูทุกขนาด

ภาพ	ประเภทโมดูล	กำลังและขนาด (mm)
	โมดูลเชิงเส้นแสงกระจายรางสี่ตัวนำ	10 W · L307 × W22 × H25 20 W · L607 × W22 × H25 30 W · L907 × W22 × H25 40 W · L1200 × W22 × H25
	สปอตเชิงเส้นตะแกรงรางสี่ตัวนำ	6 W · L115 × W22 × H25 12 W · L223 × W22 × H25 18 W · L331 × W22 × H25 24 W · L439 × W22 × H25
	สปอตตะแกรงพับได้รางสี่ตัวนำ	6 W · L110 × W22 × H102 12 W · L220 × W22 × H102
	สปอตปรับทิศทางรางสี่ตัวนำ	10 W · Ø49 × H100 15 W · Ø55 × H120
	โคมแขวนรางสี่ตัวนำ	5 W · Ø30 × H300 12 W · Ø50 × H300

3. ยืนยันแหล่งจ่ายระบบ

ประสานติดตั้งกับผู้รับผิดชอบเทคนิค แยกอินพุตไฟระบบ 220/110 V ในต้นฉบับออกจากเอาต์พุตที่รางต้องการ เผื่อระบายอากาศและเข้าถึงดูแลตามต้องการ เลือกแหล่งจ่ายภายนอกหรือรวมในชิ้นส่วนระบบตามนี้

4. ใช้ชิ้นส่วนผู้ผลิตแก้มุมและรอยต่อ

ระบุข้อต่อถูกต้องทุกเลี้ยวแนวนอน/ตั้ง ต้องยืนยันความต่อเนื่องไฟฟ้าและขีดจำกัดต่อ การต่อรางได้ทางกลไม่แสดงว่าทั้งเส้นทางเข้ากัน

คำอธิบายภาพและข้อความ

• ข้อต่อมุมแนวนอน
• ข้อต่อมุมแนวตั้ง
• ชิ้นส่วนต่อ
• อุปกรณ์เสริมระบบ

เพื่อได้ต้นทุนพร้อมติดตั้ง ให้เขียนราคาต่อหน่วย ขนส่ง ภาษี อุปกรณ์ ควบคุม และรับประกันชัด ตัวอย่างราง 15–25 USD/m และโมดูล 15–30 USD ในต้นฉบับเป็นใบเสนอเก่า ไม่ใช่อัตราปัจจุบันหรือราคาครบในประเทศไทย ใบเสนอใหม่ควรระบุสกุล อายุราคา และวันที่อัตราแลกเปลี่ยนหากแสดงเป็นบาท

แสดงจุดจ่ายในใบเสนอสำหรับเส้นทางยาว

วัตต์รวมเท่ากันไม่ให้แรงดันเหมือนกันทุกความยาว ในตัวอย่างร้านในประเทศไทย ใส่จุดจ่าย ความยาวแนว และกระจายโมดูลในแบบ ขอผู้ผลิตระบุโหลดอนุญาตและประเมินแรงดันตกที่จำเป็นสำหรับแบบนี้ หากภายหลังต้องเพิ่มแหล่งจ่ายหรือจุดต่อ ราคาแรกอาจไม่ครบ

โคมรางแม่เหล็กทำงานอย่างไร

ในระบบที่เลือก ไฟรางแม่เหล็กให้แยกการยึดแม่เหล็กออกจากหน้าสัมผัสจ่ายไฟโมดูล ชิ้นส่วนเข้าโปรไฟล์ได้ไม่พิสูจน์ขั้ว แรงดัน โหลด และควบคุมเข้ากัน แหล่งจ่าย ราง และโมดูลต้องเป็นระบบออกแบบร่วมกัน

จัดบัญชีทั้งระบบก่อนเทียบราคา

เตรียมคำขอเทคนิคและแฟ้มราคา

กำหนดหน้าที่ ควบคุม และเกตเวย์ก่อนวัสดุ ไม่ใช่ทุกตัวเลือกเข้ากับ Tuya หรือกันเอง ยืนยันทั้งระบบสำหรับ 2.4 GHz Wi‑Fi, Bluetooth หรือ Zigbee ประเมินสายแยกที่อาจต้องใช้ใน DALI หรือ 0–10 V การเลือกนี้เปลี่ยนโครงสร้างและต้นทุน

ในการขอใบเสนอราคาสำหรับ ระบบไฟแม่เหล็กนี้ให้เตรียมแบบมีขนาดที่แสดงหน้าที่แต่ละโซน ระบุรหัสครบและชิ้นส่วนเปลี่ยนหรือขยายได้ ประเมินบริการ สมรรถนะ และส่งมอบของ HOYUWO LED ด้วยแฟ้มนี้ อย่าสั่งจากภาพเดียวหรือเปอร์เซ็นต์ไม่ยืนยัน

ชี้แจงส่งมอบและป้องกันงานก่อสร้างเป็นรายการแยก

ขนส่ง เก็บ และป้องกันรางยาวระหว่างฉาบอาจมีผลต่อต้นทุน ระบุความยาวชิ้น ฝาป้องกัน และเงื่อนไขเปลี่ยนชิ้นเสียในใบเสนอชัด ระบบฝังต้องเขียนขอบงานเก็บฝ้ากับงานไฟฟ้าด้วย เพื่อไม่สับสนราคาสินค้ากับต้นทุนระบบพร้อมติดตั้ง

บันทึกเงื่อนไขขยายในอนาคต

ก่อนปิดราง บันทึกตระกูล แหล่งจ่าย และขีดจำกัดอนุญาต ระบุโมดูลและข้อต่อที่จะยังเข้ากันพร้อมการเข้าถึงจ่ายไฟ พื้นที่โปรไฟล์ว่างอย่างเดียวไม่อนุญาตเพิ่มโมดูล

จับคู่แบบกับรายการวัสดุก่อนสั่ง บันทึกแรงดัน โหลด และควบคุม แล้วแก้เข้าถึงแหล่งจ่ายกับทีมติดตั้ง บันทึกช่วยทั้งเห็นราคาจริงของระบบจำเป็นและหาอะไหล่เข้ากันในอนาคต
