COB หรือ SMD? เปรียบเทียบโคม LED ทั้งชุด

เริ่มจากระบุแสงที่ต้องการบนผิวเป้าหมาย แล้วเปรียบเทียบโคมทั้งชุดที่ให้แสงนั้น COB และ SMD ไม่ใช่ระดับคุณภาพสองขั้นที่ใช้ได้กับทุกกรณี นอกจากแพ็กเกจ LED ออปติก ไดรเวอร์ และฮีตซิงก์ก็มีผล ตัวอย่างขนาดที่นี่ช่วยอ่านเอกสารทางเทคนิค ไม่แทนข้อมูลประสิทธิผล สี อายุ หรือการทดสอบตัวอย่างที่จำเป็นของรุ่นที่เลือก

1. วิธีผลิตและประกอบต่างกัน

• SMD: เตรียมแพ็กเกจ LED เป็นชิ้นส่วนติดตั้งบนผิวแล้ววางบนบอร์ด วัสดุ การต่อภายใน และการทดสอบขึ้นกับการออกแบบส่วนประกอบ
• COB: รวมชิป LED หลายตัวบนฐานร่วมด้วยวัสดุเชื่อมต่อและห่อหุ้ม วิธีผลิตที่แน่นอนต่างตามผู้ผลิตและรุ่น

2. ผลของแสงกำหนดด้วยออปติกทั้งหมด

• การกระจายแสงเป็นผลร่วมของตัวเปล่งแสงกับออปติก
• การประเมินแสงจ้าต้องดูความสว่างผิว การบังแสง และรูปทรงระบบติดตั้ง
• ต้องตรวจความสม่ำเสมอทั้งที่โคมและในพื้นที่ ไม่อาจอนุมานจากชื่อ COB หรือ SMD เพียงอย่างเดียว

อย่าคาดว่าประเภทแพ็กเกจอย่างเดียวจะให้ลำแสงเรียบหรือไร้แสงจ้า ในชุด SMD อาจเห็นจุดหากแผ่นกระจายและระยะไม่ผสมแสงเพียงพอ COB อาจสร้างพื้นที่แหล่งแสงหนาแน่นกว่า แต่ยังต้องใช้ออปติกเหมาะสม

3. แพ็กเกจ LED และการจัดวางตัวเปล่งแสง

• SMD: แพ็กเกจ LED ติดบนบอร์ดและกระจายเป็นจุดเปล่งแสงหลายจุดได้
• COB: ชิปหลายตัวที่แสดงด้วย N ในภาพรวมบนฐานร่วม อาจเกิดพื้นที่เปล่งแสงหนาแน่น ความสม่ำเสมอขึ้นกับการออกแบบ

4. การระบายความร้อน

ยืนยันว่าการออกแบบตรงตามขีดจำกัดอุณหภูมิส่วนประกอบ การรวมชิปใน COB ไม่ได้ขจัดความร้อนที่ต้องระบาย สภาพแวดล้อม แพ็กเกจ บอร์ด ผิวสัมผัส และฮีตซิงก์ต่างมีส่วนต่อความต้านทานความร้อนทั้งระบบ

การเปรียบเทียบการระบายความร้อนต้องทราบอุณหภูมิ กำลัง และเงื่อนไขติดตั้งของสองโคม การกระจาย SMD บนพื้นที่กว้างอาจเปลี่ยนการกระจายความร้อน แต่ไม่ใช่หลักฐานว่าระบายได้ดีกว่าเพียงอย่างเดียว

5. การใช้งาน

ตัวอย่างผลิตภัณฑ์มี ดาวน์ไลท์ และ โคมภายนอก เลือกจากสมรรถนะที่ยืนยันของโคมทั้งชุด ค่า COB 50 W และ SMD 2000 W ไม่ใช่ขีดจำกัดเทคโนโลยี แต่เป็นตัวอย่างการออกแบบเฉพาะ ทั้งสองโครงสร้างใช้ในผลิตภัณฑ์หลายตระกูลได้

6. ดัชนีการแสดงสี (CRI)

บทความที่เกี่ยวข้อง: ดัชนีความถูกต้องของสีเปรียบเทียบอุณหภูมิสี Ra และ R9 เมื่อจำเป็นของแต่ละส่วนประกอบและเงื่อนไขทำงาน อย่ากำหนด SMD เป็น Ra 70–80 และ COB เป็น Ra 90–97 โดยอัตโนมัติ ทั้งสองมีตัวเลือกสีต่างกัน

คุณสมบัติ	COB	SMD
การรวมโครงสร้าง	ชิปหลายตัวรวมบนฐานร่วม	แพ็กเกจ LED ติดบนบอร์ด
ออปติก	อาจช่วยสร้างพื้นที่เปล่งแสงหนาแน่นได้ง่ายขึ้น	ช่วยกระจายจุดเปล่งแสงตามการออกแบบ
การจัดการความร้อน	ขึ้นกับแพ็กเกจ ผิวสัมผัส และฮีตซิงก์	ขึ้นกับบอร์ด การจัดวาง และฮีตซิงก์
สีและประสิทธิผล	ตามข้อมูลรุ่นและเงื่อนไขทดสอบ	ตามข้อมูลรุ่นและเงื่อนไขทดสอบ
การใช้งานและต้นทุน	เปรียบเทียบโคมทั้งชุดสำหรับโครงการ	เปรียบเทียบโคมทั้งชุดสำหรับโครงการ

LED SMD แบบติดผิวคืออะไร?

SMD หมายถึงชิ้นส่วนติดบนผิวในเทคโนโลยี SMT แพ็กเกจหนึ่งอาจมีชิปเดียวหรือจำนวนจำกัด

ออกแบบแพ็กเกจร่วมกับแผ่นกระจาย แผ่นสะท้อน หรือเลนส์ให้ได้การกระจายที่ต้องการ การกระจายแรกเริ่มของส่วนประกอบเป็นเพียงจุดเริ่มต้นออปติกของโคม

ตารางเปรียบเทียบแพ็กเกจตัวอย่าง การจัดแพ็กเกจเหล่านี้บนบอร์ดสร้างโมดูลกำลังต่างกันได้

ตัวอย่างแพ็กเกจ: ตรวจเอกสารทางเทคนิคของแต่ละส่วนประกอบ	SMD LED 3030	SMD LED 2835	SMD LED 5050
ขนาด	3.0*3.0*0.52mm	2.8 × 3.5 × 0.8 mm	5.0*5.0*1.6mm
กำลังไฟ	1 W ต่อชิ้น	ต้นฉบับมีตัวเลือก 0.2 W, 0.5 W และ 1 W ต่อชิ้น ยืนยันกำลังของส่วนประกอบที่เลือก	ต้นฉบับมี 0.2 W ต่อชิ้น และตัวเลือก 3–5 W รูปแบบแพ็กเกจเหมือนกันไม่ได้ทำให้ชิ้นส่วนใช้แทนกันได้
แรงดันและกระแส	ค่าตัวอย่างคือ 6.2 V และ 150 mA พร้อมกล่าวถึง 3.2 V และ 300 mA ยืนยันรุ่นเต็ม	ตัวอย่าง: 0.2 W ใช้ 3.2 V และ 60 mA; 0.5 W ใช้ 150 mA; 1 W ใช้ 300 mA	0.2 W ใช้ 3.2 V และ 60 mA;
ฟลักซ์ส่องสว่าง	ฟลักซ์ตัวอย่าง: 110–160 lm ต่อชิ้น ตัวอย่างสูงสุดที่ต้นฉบับระบุคือ 200 lm	ชนิด 0.2 W ให้ 24–36 lm ต่อชิ้น; 0.5 W ให้ 55–70 lm; 1 W ให้ 110–140 lm	ต้นฉบับระบุ 24–28 lm ต่อชิ้นสำหรับ 0.2 W และประสิทธิผล 200 lm/W สำหรับรุ่น 3–5 W ฟลักซ์กับประสิทธิผลเป็นคนละปริมาณ ตรวจเอกสารส่วนประกอบ
ผู้ผลิตที่กล่าวในต้นฉบับ	LUMINUS, Osram, Bridgelux	Osram, EPISTAR, Bridgelux	CREE, Bridgelux, PHILIPS
การใช้งาน	ไฟถนน สปอร์ตไลท์ และโคมไฮเบย์	ชนิด 0.2 W มักใช้ในหลอด LED T8 และหลอดไฟ ตัวอย่าง 0.5 W ใช้ในแผงไฟและดาวน์ไลท์ ส่วน 1 W อาจใช้ในสปอร์ตไลท์ LED โคมไฮเบย์ LED และไฟถนน	ตัวอย่างมี SMD5050 ขนาด 0.2 W ในแถบไฟ 12 หรือ 24 V DC และตัวเลือก 3–5 W ใน สปอร์ตไลท์สนามกีฬา และโคมถนนกำลังสูง

ตัวอย่างโคมใช้ SMD LED

• โคมแถบไฟ SMD LED
• สปอตฝัง SMD
• โคมถนน LED SMD3030
• สปอร์ตไลท์ LED แบบ SMD หรือ COB

COB (chip on board) หมายถึงอะไร?

ในภาพ COB ตัว N แสดงจำนวนชิปที่รวมกัน ชิปผสานโดยตรงบนฐานร่วมด้วยจุดต่อและวัสดุป้องกัน/ออปติกตามการออกแบบ

ประเมินความนุ่มของลำแสงและแสงจ้าจากการบังแสง เลนส์ แผ่นสะท้อน และตำแหน่งสังเกต พื้นที่แสงหนาแน่นของ COB อาจช่วยออปติกบางแบบ แต่แพ็กเกจอย่างเดียวไม่รับประกันว่าจะไม่รบกวนสายตา

เปรียบเทียบต้นทุนโครงการรวมทั้งส่วนประกอบ การติดตั้ง ออปติก และการจัดการความร้อน ไม่อาจกล่าวว่า COB ถูกกว่า SMD เสมอเมื่อให้ผลแสงเดียวกัน

ยืนยันกระแส ขนาด และเงื่อนไขอุณหภูมิรายรุ่น ต้นฉบับมีตัวอย่าง COB 11–60 mm และกำลังเกิน 3 W ไม่ใช่ขีดจำกัดทั่วไปของรูปแบบนี้

คุณสมบัติโมดูล COB LED

• พื้นที่เปล่งแสงหนาแน่นที่อาจช่วยออปติกบางแบบ
• เลือกกำลัง สี และกระแสตามเอกสารส่วนประกอบ
• การคงฟลักซ์และอายุขึ้นกับอุณหภูมิและเงื่อนไขทดสอบ การเป็น COB ไม่รับประกันคงแสง 95% ที่ 50,000 ชั่วโมง
• การแสดงสีและประสิทธิผลขึ้นกับรุ่น ไม่ใช่คุณสมบัติอัตโนมัติของแพ็กเกจ

ตัวอย่างโคมใช้โมดูล COB

• ดาวน์ไลท์ CREE COB LED CRI90
• สปอร์ตไลท์พร้อมโมดูล COB LED
• โคมถนน COB LED
• สปอร์ตไลท์ LED แบบ SMD หรือ COB

สอบถามว่าแผนบำรุงรักษาครอบคลุมโมดูล ไดรเวอร์ หรือโคมทั้งชุด เก็บรหัสอะไหล่ที่เข้ากันและเงื่อนไขติดตั้ง อะไหล่สองชิ้นที่เรียก COB หรือ SMD ไม่ได้หมายความว่าใช้แทนกันได้

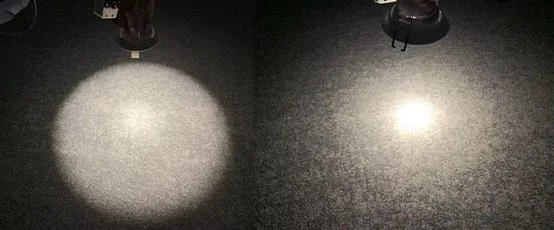

เปรียบเทียบรูปทรงลำแสงบนระนาบเป้าหมายเดียวกัน

วางโคมตัวเลือกที่ระยะวางแผนแล้วสังเกตขอบลำแสง การซ้อน และเงา ใช้งานการมองเห็นเดียวกันเป็นอ้างอิง แหล่งแบบหนาแน่นและกระจายอาจตอบโจทย์ด้วยออปติกต่างกัน ชื่อแพ็กเกจอย่างเดียวไม่กำหนดผล

อย่าเลือกหน้าร้านกับทางเดินคลังสินค้าด้วยเกณฑ์เดียวกัน

หน้าร้านอาจเน้นลำแสงแคบและสีสินค้า ส่วนทางเดินคลังสินค้าอาจเน้นการกระจายและความสูงติดตั้ง ตัวอย่างเหล่านี้ไม่ใช่หน้าที่บังคับของ COB หรือ SMD ทั้งสองพื้นที่ต้องเปรียบเทียบโฟโตเมตรีและเงื่อนไขทำงานจริงของโคมที่เลือก

ขอข้อมูลใหม่หากเปลี่ยนส่วนประกอบในรุ่นเดิม

การเปลี่ยนโมดูล LED หรือไดรเวอร์ในข้อเสนออาจทำให้แสงและอุณหภูมิต่างแม้ตัวเรือนเดิม บันทึกชุดเต็มเมื่อยืนยันคำสั่งซื้อ หากเสนอส่วนประกอบทางเลือก ให้ตรวจใหม่ทั้งกระแส ความเข้ากันออปติก ข้อมูลสี และการทดสอบที่จำเป็น ไม่ใช่เฉพาะขนาดแพ็กเกจ

ตัดสินใจจากแสงบนระนาบเป้าหมาย สี และข้อมูลความร้อน หากต้องการผิวแสงสม่ำเสมอ ให้ตรวจการผสมและการจัด LED หากต้องการแสงเน้นชัด ให้ตรวจออปติกและขนาดแหล่งแสงที่เห็น COB หรือ SMD มีความหมายเมื่อสนองการออกแบบเหล่านี้ การเก็บโฟโตเมตรี ไดรเวอร์ และรหัสอะไหล่เป็นฐานบำรุงรักษาที่ดีกว่าการสมมติคุณภาพจากชื่อแพ็กเกจ
